由控制电压实现移相的触发电路图
[11-21 11:39:05] 来源:http://www.88dzw.com 晶闸管控制电路图 阅读:8268次
文章摘要:该电路如图所示。电路中用半导体三极管代替了充电电阻R,在三极管的基极上加有控制电压Ui,当Ui改变时,VT1的集电极电流IC也随之改变。当IC增加时,触发脉冲前移;当IC减小时,触发脉冲后移,从而达到了移相的目的。 由电压控制移相的触发电路路

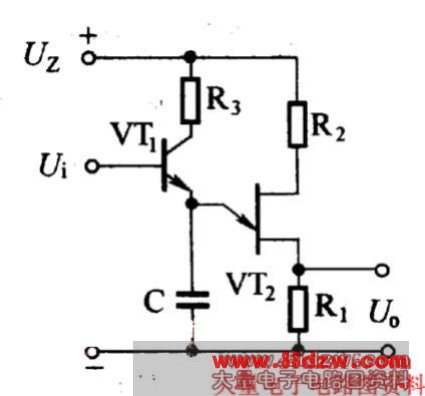

由控制电压实现移相的触发电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com该电路如图所示。电路中用半导体三极管代替了充电电阻R,在三极管的基极上加有控制电压Ui,当Ui改变时,VT1的集电极电流IC也随之改变。当IC增加时,触发脉冲前移;当IC减小时,触发脉冲后移,从而达到了移相的目的。
由电压控制移相的触发电路路
