互补振荡器触发电路图

[11-21 11:39:02]   来源：http://www.88dzw.com  晶闸管控制电路图   阅读：8285次

文章摘要：该电路如图所示。电路中的VT1与VT2组成正反馈环节，产生自激振荡触发脉冲，调节RP可以改变自激振荡脉冲的周期，起到移相的作用。互补振荡触发电路

互补振荡器触发电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

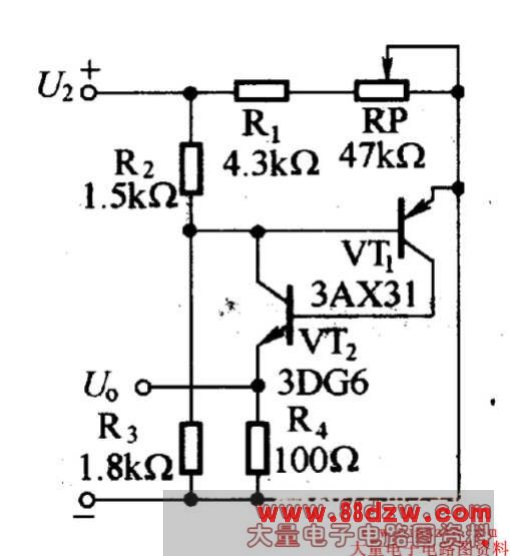

该电路如图所示。电路中的VT1与VT2组成正反馈环节，产生自激振荡触发脉冲，调节RP可以改变自激振荡脉冲的周期，起到移相的作用。

互补振荡触发电路



　　互补振荡触发电路
