单结晶体管构成晶闸管触发电路图

文章摘要：用单结晶体管构成的晶闸管触发电路如图1 所示，触发电路的有关电压波形如图2 所示。与单结晶体管构成弛张振荡电路相比较，电路的振荡部分相同，同步是通过对电源电路的改进实现的。取自主电路的正弦交流电通过同步变压器T 降压，变为较低的交流电压，然后经二极管整流桥变成脉动直流。稳压管VW 和电阻RW的作用是“削波”，脉动电压小于稳压管的稳压值时，VW 不导通，其两端的电压与整流输出电压相等；如果脉动电压大于稳压管的稳压值，将使VW 击穿，其两端电压保持稳压值，整流桥输出电压高出稳压值的部分降在电阻RW上。这样VW 两端的电压波形近似与一个梯形波，用这个电压取代弛张振荡电路中的直流电源，起到同步作用。由

单结晶体管构成晶闸管触发电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

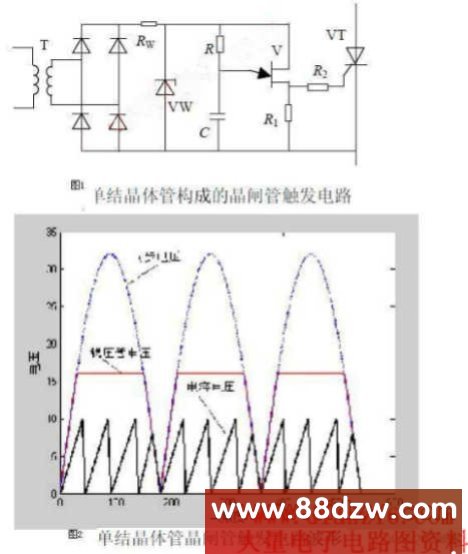

　　用单结晶体管构成的晶闸管触发电路如图1 所示，触发电路的有关电压波形如图2 所示。与单结晶体管构成弛张振荡电路相比较，电路的振荡部分相同，同步是通过对电源电路的改进实现的。取自主电路的正弦交流电通过同步变压器T 降压，变为较低的交流电压，然后经二极管整流桥变成脉动直流。稳压管VW 和电阻RW的作用是“削波”，脉动电压小于稳压管的稳压值时，VW 不导通，其两端的电压与整流输出电压相等；如果脉动电压大于稳压管的稳压值，将使VW 击穿，其两端电压保持稳压值，整流桥输出电压高出稳压值的部分降在电阻RW上。这样VW 两端的电压波形近似与一个梯形波，用这个电压取代弛张振荡电路中的直流电源，起到同步作用。

　　由于振荡电路的电源为梯形波，在主电路正弦波每一半波结束和开始的一段时间，振荡电路的电源电压很小，电路不振荡，同时电容电压释放到0。当电源电压接近梯形波的顶部时，振荡电路开始工作，当电容充电使两端的电压达到峰点电压时，单结晶体管导通电容放电，放电电流流过R1与被触发晶闸管的门极的并联电路形成输出，为晶闸管提供触发脉冲，使晶闸管导通。然后电路进入下一振荡周期，但晶闸管一经导通门极就失去控制作用，一个电源电压半周中振荡电路输出的脉冲只是第一个起到触发作用，后面的脉冲是无效的。在主电路电压的半周接近结束时，振荡电路的电源电压进入梯形波的斜边并迅速下降，振荡电路停振，同时电容电压释放到0。因此在主电路的每一个半波中，电容总是从0开始充电，保证了触发脉冲与主电路电压的同步。

　　用单结晶体管构成的晶闸管触发电路如图1 所示，触发电路的有关电压波形如图2 所示。与单结晶体管构成弛张振荡电路相比较，电路的振荡部分相同，同步是通过对电源电路的改进实现的。取自主电路的正弦交流电通过同步变压器T 降压，变为较低的交流电压，然后经二极管整流桥变成脉动直流。稳压管VW 和电阻RW的作用是“削波”，脉动电压小于稳压管的稳压值时，VW 不导通，其两端的电压与整流输出电压相等；如果脉动电压大于稳压管的稳压值，将使VW 击穿，其两端电压保持稳压值，整流桥输出电压高出稳压值的部分降在电阻RW上。这样VW 两端的电压波形近似与一个梯形波，用这个电压取代弛张振荡电路中的直流电源，起到同步作用。

　　由于振荡电路的电源为梯形波，在主电路正弦波每一半波结束和开始的一段时间，振荡电路的电源电压很小，电路不振荡，同时电容电压释放到0。当电源电压接近梯形波的顶部时，振荡电路开始工作，当电容充电使两端的电压达到峰点电压时，单结晶体管导通电容放电，放电电流流过R1与被触发晶闸管的门极的并联电路形成输出，为晶闸管提供触发脉冲，使晶闸管导通。然后电路进入下一振荡周期，但晶闸管一经导通门极就失去控制作用，一个电源电压半周中振荡电路输出的脉冲只是第一个起到触发作用，后面的脉冲是无效的。在主电路电压的半周接近结束时，振荡电路的电源电压进入梯形波的斜边并迅速下降，振荡电路停振，同时电容电压释放到0。因此在主电路的每一个半波中，电容总是从0开始充电，保证了触发脉冲与主电路电压的同步。

　　用单结晶体管构成的晶闸管触发电路如图1 所示，触发电路的有关电压波形如图2 所示。与单结晶体管构成弛张振荡电路相比较，电路的振荡部分相同，同步是通过对电源电路的改进实现的。取自主电路的正弦交流电通过同步变压器T 降压，变为较低的交流电压，然后经二极管整流桥变成脉动直流。稳压管VW 和电阻RW的作用是“削波”，脉动电压小于稳压管的稳压值时，VW 不导通，其两端的电压与整流输出电压相等；如果脉动电压大于稳压管的稳压值，将使VW 击穿，其两端电压保持稳压值，整流桥输出电压高出稳压值的部分降在电阻RW上。这样VW 两端的电压波形近似与一个梯形波，用这个电压取代弛张振荡电路中的直流电源，起到同步作用。

　　由于振荡电路的电源为梯形波，在主电路正弦波每一半波结束和开始的一段时间，振荡电路的电源电压很小，电路不振荡，同时电容电压释放到0。当电源电压接近梯形波的顶部时，振荡电路开始工作，当电容充电使两端的电压达到峰点电压时，单结晶体管导通电容放电，放电电流流过R1与被触发晶闸管的门极的并联电路形成输出，为晶闸管提供触发脉冲，使晶闸管导通。然后电路进入下一振荡周期，但晶闸管一经导通门极就失去控制作用，一个电源电压半周中振荡电路输出的脉冲只是第一个起到触发作用，后面的脉冲是无效的。在主电路电压的半周接近结束时，振荡电路的电源电压进入梯形波的斜边并迅速下降，振荡电路停振，同时电容电压释放到0。因此在主电路的每一个半波中，电容总是从0开始充电，保证了触发脉冲与主电路电压的同步。
