新型彩灯花样控制专用集成电路CCDD-1B电路图
[09-13 19:06:04] 来源:http://www.88dzw.com 灯光控制电路图 阅读:8256次
文章摘要:CCDD-1B是一片利用单片机技术制成的八路彩灯控制集成电路,采用双列直插DIP20封装,内存32种花样程序,每一样式有四种变化速率可选择,外围电路简单,可用于电子玩具、广告灯箱及各类霓虹灯饰。图1是用其控制LED的电路。这片集成电路实际上是一基本输入(IN0~IN5)输出(OUT0~OUT7)控制器,对输入信息处理由集成电路内部的程序自动完成。第1脚是电路复位用,高电平复位,内有接至GND的扩散电阻,只用一只接至VCC的电容就能上电复位。输出口OUT0~OUT7在用作高电平输出时必须外部上拉,阻值应大于300Ω。像图1低电平驱动LED,就不必在输出端与正电源端接电阻了,但要采取一定的措施,确
新型彩灯花样控制专用集成电路CCDD-1B电路图,标签:电路图讲解,电路图练习,http://www.88dzw.comCCDD-1B是一片利用单片机技术制成的八路彩灯控制集成电路,采用双列直插DIP20封装,内存32种花样程序,每一样式有四种变化速率可选择,外围电路简单,可用于电子玩具、广告灯箱及各类霓虹灯饰。
图1是用其控制LED的电路。这片集成电路实际上是一基本输入(IN0~IN5)输出(OUT0~OUT7)控制器,对输入信息处理由集成电路内部的程序自动完成。第1脚是电路复位用,高电平复位,内有接至GND的扩散电阻,只用一只接至VCC的电容就能上电复位。输出口OUT0~OUT7在用作高电平输出时必须外部上拉,阻值应大于300Ω。像图1低电平驱动LED,就不必在输出端与正电源端接电阻了,但要采取一定的措施,确保低电平时各输出口灌电流不大于20mA。CCDD-1B需要加+5V的工作电压在其VCC端,IN0~IN6这7个引脚分别有悬空和接地代表两种不同的编码方式,其中IN0~IN4为花样编码,IN5和IN6用来调整变化速率。IN0~IN6的编码调整允许在电路通电工作时进行,非常方便。CCDD-1B的各项参数如下:工作消耗电流:<18mA;工作电压VCC范围:425~55V;时钟频率:35~12MHz。

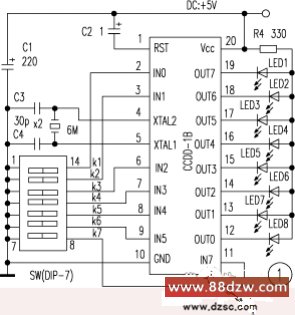

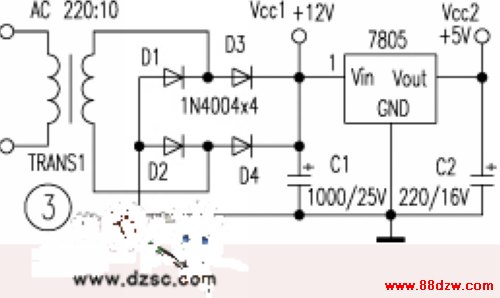

图1是一个直接驱动发光管的电路:C2是上电复位电容,DIP-7是一个7位双向拨动开关,如果彩灯变化速率不符合要求,可调整晶振的频率,晶振频率越高,变化速度就越快,此IC的输出端可采用图2电路连接方式驱动继电器以带动灯组设备,电源部分可参看图3。
Tag:灯光控制电路图,电路图讲解,电路图练习,电子电路图 - 控制电路图 - 灯光控制电路图
