CD71061构成的多功能程控闪光集成电路图

[09-13 19:04:31]   来源：http://www.88dzw.com  灯光控制电路图   阅读：8387次

文章摘要：多功能程控闪光集成电路如图所示。它可依次显示六种基本花样，即弹性张缩、全亮间隔闪光、向左倒流水、向右正流水、向右依次亮同时灭以及同时亮向左依次灭。这六种基本花样可循环显示，循环的次数可控。 欢迎转载，信息来源www.88dzw.com

CD71061构成的多功能程控闪光集成电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

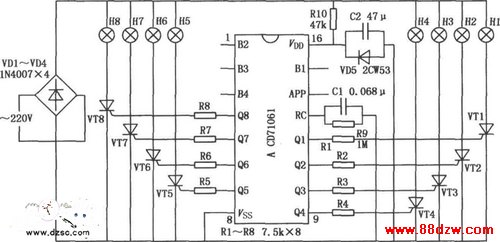

　　多功能程控闪光集成电路如图所示。它可依次显示六种基本花样，即弹性张缩、全亮间隔闪光、向左倒流水、向右正流水、向右依次亮同时灭以及同时亮向左依次灭。这六种基本花样可循环显示，循环的次数可控。

       欢迎转载，信息来源www.88dzw.com




Tag:灯光控制电路图，电路图讲解,电路图练习，电子电路图 - 控制电路图 - 灯光控制电路图
