门控延时照明灯电路图
[09-13 19:04:11] 来源:http://www.88dzw.com 灯光控制电路图 阅读:8899次

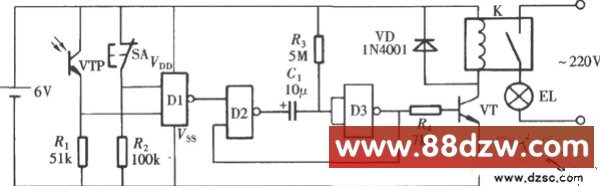

文章摘要:门控照明灯是用门的开关来控制灯的开与关的,白天由于光控作用不能将灯打开。夜晚,只要打开门,同时也自动将灯打开,延时一段时间后自动关闭,电路组成如图所示。电路由一只四-二输入端或非门CD4001组成,其中门Dl组成光控和触发电路,门D2、D3与R3、C1组成单稳态触发器,起延时关闭作用。晶体管VT和继电器K作为电灯EL的开关控制电路。光敏晶体管VTP起光控作用。 欢迎转载,信息来源www.88dzw.com
门控延时照明灯电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com门控照明灯是用门的开关来控制灯的开与关的,白天由于光控作用不能将灯打开。夜晚,只要打开门,同时也自动将灯打开,延时一段时间后自动关闭,电路组成如图所示。电路由一只四-二输入端或非门CD4001组成,其中门Dl组成光控和触发电路,门D2、D3与R3、C1组成单稳态触发器,起延时关闭作用。晶体管VT和继电器K作为电灯EL的开关控制电路。光敏晶体管VTP起光控作用。
欢迎转载,信息来源www.88dzw.com
