有发光指示的电灯开关电路

文章摘要： 有发光指示的电灯开关电路如图所示，当开关S打开时，220V交流电经电阻R降压限流与灯泡E加至发光二极管LED两端，使LED通电发光。以便于夜间寻找开关。此时流经E的电流甚微，仅2mA左右，可认为不消耗电能，电灯也不会点亮。合上S，灯泡E可正常发光，此时LED熄灭。若打开S，LED不发光，如果不是灯泡E灯丝烧断，那就是电网停电了。

有发光指示的电灯开关电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

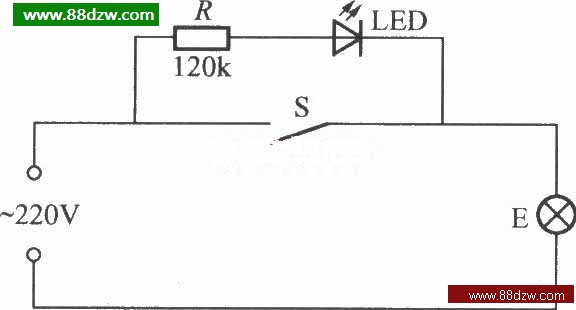

      有发光指示的电灯开关电路如图所示，当开关S打开时，220V交流电经电阻R降压限流与灯泡E加至发光二极管LED两端，使LED通电发光。以便于夜间寻找开关。此时流经E的电流甚微，仅2mA左右，可认为不消耗电能，电灯也不会点亮。合上S，灯泡E可正常发光，此时LED熄灭。若打开S，LED不发光，如果不是灯泡E灯丝烧断，那就是电网停电了。
