照明灯停电自锁开关电路

文章摘要： 用普通拉线开关控制的照明灯，若遇停电时，难以区分是“开”还是“关”，夜间再来电时往往会造成整夜照明而浪费电能。若采用如图所示电路来取代普通拉线开关，就无此缺点，断电后复电时电路会自锁，电灯不会被点亮。VTH应视照明灯功率而定，一般可用BCR3AM型小型塑料封双向晶闸管(3A/600V)。

照明灯停电自锁开关电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

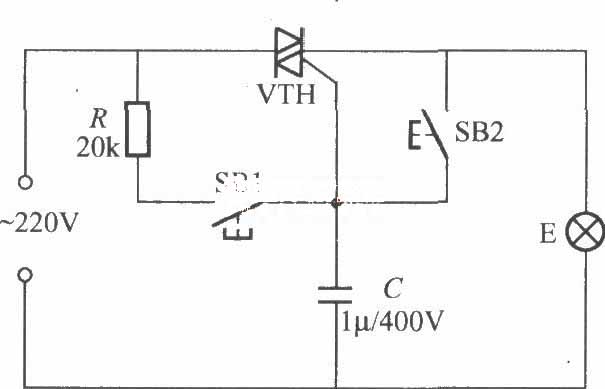

         用普通拉线开关控制的照明灯，若遇停电时，难以区分是“开”还是“关”，夜间再来电时往往会造成整夜照明而浪费电能。若采用如图所示电路来取代普通拉线开关，就无此缺点，断电后复电时电路会自锁，电灯不会被点亮。VTH应视照明灯功率而定，一般可用BCR3AM型小型塑料封双向晶闸管(3A/600V)。
