自动延时照明开关电路,标签:电路图讲解,电路图练习,http://www.88dzw.com夜晚离开房间,总要先关掉照明灯。可如果灯开关不在门口,那么关上灯再摸黑走到门口,十分不方便。
本文介绍的一种开关仅用9个元件,可方便地加在原来的开关上,使您的灯在关掉后延时几十秒钟,让您有充足的时间离开房间,免受摸黑之苦。

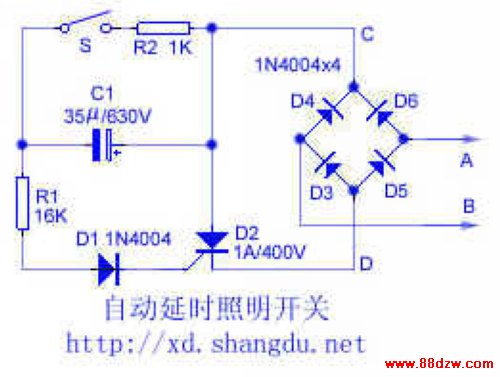

工作原理:电路原理如下图所示。A、B分别接在原开关两端。合上开关S时,交流电的正半周经D6、R2、R1、D1和可控硅控制极,触发可控硅导通;交流电的负半周经D4、R2、R1、D1和可控硅控制极,触发可控硅导通。可控硅导通后,相当于短路C、D两点,因而A、B两点也经过二极管和导通的可控硅闭合起来。此时照明灯亮。
断开开关S后,由于电容C1经R1、D1和可控硅控制极放电,使可控硅仍有触发电流维持导通。放电电流逐渐减小,一段时间后,可控硅截止,灯灭。此电路延时时间约为40~50秒。
元件选择:可控硅选最大电流1A、耐压400V的。D1、D3~D6可用1N4004。C1用耐压630V、35μF的彩电电容。如果合上开关S灯不亮,可适当减小R1的阻值。
