SH-804节日多花样彩灯伴“哈哈笑”声控制电路

[09-13 19:01:09]   来源:http://www.88dzw.com  灯光控制电路图   阅读:8727

文章摘要:相关元件PDF下载:SH-804 CD4011 HFC5205 8050 电路如图所示。电路包括时钟节拍产生器、灯控电路、笑声发声电路和降压整流电路等。SH-804是一种CMOS型彩灯程序控制专用集成电路,具有渐明渐暗、跑马、跳跃、顺流水、倒流水、波浪翻滚、星光闪烁和全亮等十种循环变换方式和六种调光变光速度。变换方式可以自动循环变化,也可通过键控端人工设定闪光花样。该电路采用时钟脉冲进行自动键控方式,实现闪光花样的自动变换。F1~F4为四2输入端与非 CMOS集成电路CD4011,其中F1,F2和R2,C1等组成一个低频时钟发生器,其时钟频率为:

SH-804节日多花样彩灯伴“哈哈笑”声控制电路,标签:电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载:


SH-804   CD4011   HFC5205   8050

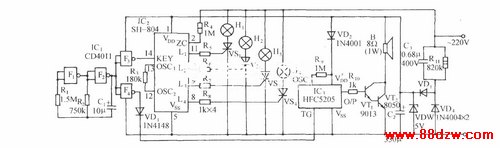

         电路如图所示。电路包括时钟节拍产生器、灯控电路、笑声发声电路和降压整流电路等。SH-804是一种CMOS型彩灯程序控制专用集成电路,具有渐明渐暗、跑马、跳跃、顺流水、倒流水、波浪翻滚、星光闪烁和全亮等十种循环变换方式和六种调光变光速度。变换方式可以自动循环变化,也可通过键控端人工设定闪光花样。该电路采用时钟脉冲进行自动键控方式,实现闪光花样的自动变换。F1~F4为四2输入端与非 CMOS集成电路CD4011,其中F1,F2和R2,C1等组成一个低频时钟发生器,其时钟频率为:
