自炽灯延寿开关电路(5)

[09-13 19:01:08]   来源:http://www.88dzw.com  灯光控制电路图   阅读:8837

文章摘要:相关元件PDF下载:9013 如图是另一种接法的白炽灯延寿开关,它具有两大功能:一是在刚通过电时,能以半波降压启动,待灯丝充分预热后则转入全压供电;二是一旦市电电网电压比220V标准值高出约20V时,电路能自动转为半波降压供电,所以能有效地延长白炽灯的使用寿命。

自炽灯延寿开关电路(5),标签:电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载:


9013

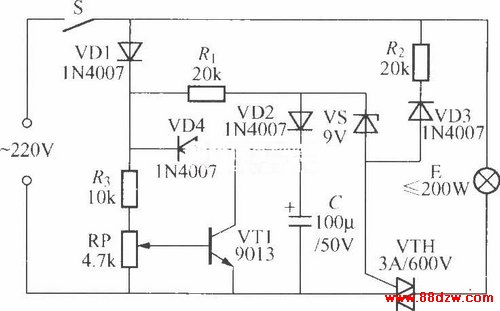

        如图是另一种接法的白炽灯延寿开关,它具有两大功能:一是在刚通过电时,能以半波降压启动,待灯丝充分预热后则转入全压供电;二是一旦市电电网电压比220V标准值高出约20V时,电路能自动转为半波降压供电,所以能有效地延长白炽灯的使用寿命。
