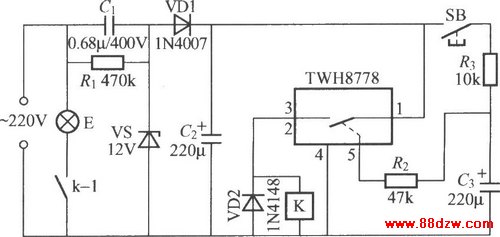

采用功率开关集成电路的延迟灯电路(3)

文章摘要：相关元件PDF下载：TWH8778 该电路延迟时间主要由R2、C3的放电时间常数决定。增减电容C3的容量可以调整延迟时间的长短。采用图示数据时，没按一次SB，电灯E可点亮15s左右。

采用功率开关集成电路的延迟灯电路(3),标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

TWH8778

         该电路延迟时间主要由R2、C3的放电时间常数决定。增减电容C3的容量可以调整延迟时间的长短。采用图示数据时，没按一次SB，电灯E可点亮15s左右。
