SE9518多花样程控彩灯控制电路

文章摘要：相关元件PDF下载：SE9518 KD-5601 7805 9013 9014 SE9518是一种CMOS型多花样程控装饰彩灯专用集成电路，它有八路驱动输出，通过花样选择端K0,K1,K2,K3的不同电平编组可实现多达20余种的彩灯闪光和跳变花样。如图所示电路是其组成的彩灯控制电路，它包括八路彩灯控制电路、鞭炮发声和功放电路、交流降压整流及稳压电路。

SE9518多花样程控彩灯控制电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

SE9518   KD-5601   7805   9013   9014

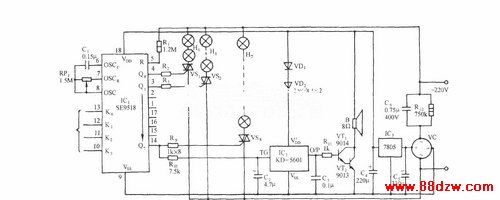

          SE9518是一种CMOS型多花样程控装饰彩灯专用集成电路，它有八路驱动输出，通过花样选择端K0,K1,K2,K3的不同电平编组可实现多达20余种的彩灯闪光和跳变花样。如图所示电路是其组成的彩灯控制电路，它包括八路彩灯控制电路、鞭炮发声和功放电路、交流降压整流及稳压电路。
