白炽灯延寿开关电路(2)

[09-13 19:00:02]   来源:http://www.88dzw.com  灯光控制电路图   阅读:8963

文章摘要:相关元件PDF下载:MCR100-8 如图所示电路,图中虚线右边为延寿开关,左边为普通照明线路,所以灯泡E与开关采用二线制接法,即单线进出,它可以直接替换普通开关,而不必更改室内原有布线。

白炽灯延寿开关电路(2),标签:电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载:


MCR100-8

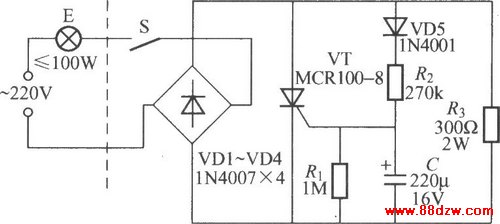

        如图所示电路,图中虚线右边为延寿开关,左边为普通照明线路,所以灯泡E与开关采用二线制接法,即单线进出,它可以直接替换普通开关,而不必更改室内原有布线。
