采用时基电路的延迟灯电路(2)
[09-13 18:59:44] 来源:http://www.88dzw.com 灯光控制电路图 阅读:8540次
文章摘要:相关元件PDF下载:NE555 如图所示电路,关灯后,电路不再消耗任何电能。继电器K应采用有两组转换触点的小型电磁继电器,如JRX-13F、DC12V型等。
采用时基电路的延迟灯电路(2),标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
NE555

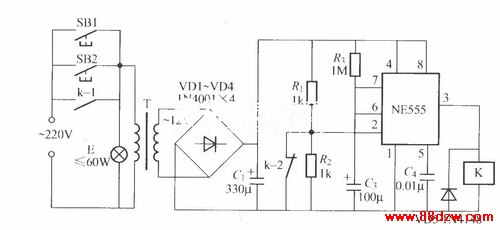

如图所示电路,关灯后,电路不再消耗任何电能。继电器K应采用有两组转换触点的小型电磁继电器,如JRX-13F、DC12V型等。
