非接触式感应报警器电路图
[11-21 10:31:45] 来源:http://www.88dzw.com 报警控制电路图 阅读:8818次
文章摘要:无论盗窃者是否戴手套,只要当手靠近本防盗报警器的感应器5~80mm,报警器就会立刻发出报警信号。电路如图所示。感应器在。图中用G表示,G与地间存在着一个分布电容Co,Co与L、C1、V1组成电容三点式振荡器,在由Co、C1、L组成的回路中,从交流通路上看C0与C1是串联的。当没有人靠近G时,Co较小,它与C1串联后,在Co两端的分压较大,而在C1两端的分压较小,Co两端较高的高频电压通过C3馈送到V1基极,足以维持三点式振荡器产生振荡。此时R3上的压降较高,使V2导通,V3和V4组成的复合管截止,切断了四声模拟集成电路IC的电源,IC不工作,扬声器不发声。当有人靠近感应器G时,Co值增大,Co

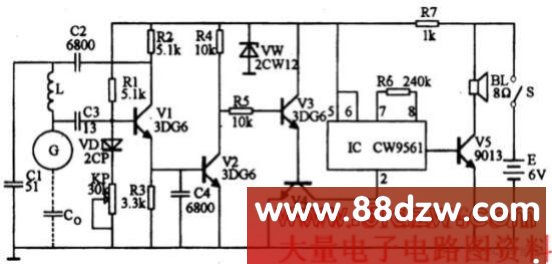

非接触式感应报警器电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 无论盗窃者是否戴手套,只要当手靠近本防盗报警器的感应器5~80mm,报警器就会立刻发出报警信号。电路如图所示。感应器在。图中用G表示,G与地间存在着一个分布电容Co,Co与L、C1、V1组成电容三点式振荡器,在由Co、C1、L组成的回路中,从交流通路上看C0与C1是串联的。当没有人靠近G时,Co较小,它与C1串联后,在Co两端的分压较大,而在C1两端的分压较小,Co两端较高的高频电压通过C3馈送到V1基极,足以维持三点式振荡器产生振荡。此时R3上的压降较高,使V2导通,V3和V4组成的复合管截止,切断了四声模拟集成电路IC的电源,IC不工作,扬声器不发声。当有人靠近感应器G时,Co值增大,Co两端的高频分压变小,通过C3馈送到V1基极的电压不足以再维持V1产生振荡,V1立即停振。此时,R3上的电压降较小,V2截止,V3、V4导通,IC的②脚(Vss端)相当于接地,IC得电工作,③脚输出警笛声信号,经V5放大后由扬声器BL发出警报声。KP1用于调整感应灵敏度。
V1、V2、V3采用3DG6等,B为80~150;V4采用3DG130、3DG12或3DK4等。V5采用9013等。集成电路IC选用CW 9561四声IC。VD1为2CP型M极管,Vw为2CW12稳压二极管。I用0.31mm的漆包线在外径为10mm的有机玻璃管上密绕20匝即成。感应器G用200X150mm的金属板制成,或将G点引线与金属门锁相连。
