由光敏电阻控制的防盗告警电路

文章摘要： 光敏电阻（LDR）的电阻值随着落到它上面的光线强度而改变。当LDR处于黑暗中时，其阻值很高（以计）；当LDR处于正常光线下时，电阻可小到几千欧姆。比较器IC1（LM358）的3号脚电压随LDR受照射的光强而变。2号脚的基准电压可用电位器VR加以改变。IC1的输出经驱动晶体器T1连接到蜂鸣器PZ1，电阻R2用来限制T1的电流。当LDR受光线照射时，IC的输出变高，PZ发出警报。

由光敏电阻控制的防盗告警电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

     光敏电阻（LDR）的电阻值随着落到它上面的光线强度而改变。当LDR处于黑暗中时，其阻值很高（以计）；当LDR处于正常光线下时，电阻可小到几千欧姆。

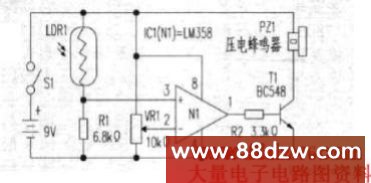

　　比较器IC1（LM358）的3号脚电压随LDR受照射的光强而变。2号脚的基准电压可用电位器VR加以改变。IC1的输出经驱动晶体器T1连接到蜂鸣器PZ1，电阻R2用来限制T1的电流。

　　当LDR受光线照射时，IC的输出变高，PZ发出警报。
