摘要 Wiegand26是广泛应用于非接触IC卡读写控制的一个协议。基于Wiegand26协议，将门禁和考勤系统两者结合在一起，开发完成一套非接触式IC卡门禁考勤系统。该系统利用下位机采集数据，借助通信网络，将数据发送到上位机，完成数据的统计分析及报表的生成。
关键词 非接触式IC卡，Wiegand26协议，门禁考勤系统
非接触式 IC卡又称射频卡，是世界上最近几年发展起来的一项新技术，它成功的将射频识别技术和IC卡技术结合起来，结束了无源(卡中无源)和免接触这一难题，是电子器件领域的一大突破。据测算，完成一次读操作仅需0.1秒，通过调整读卡机线圈的大小，可完成从几厘米到20米作用距离的有效读卡，真正实现了IC卡的方便、快捷使用，具有广泛的应用前景，可应用于各行各业，例如军事领域的安全部门、保密单位等，所以非接触式IC的开发和研究成为智能卡应用领域的热门。

1 Wiegand26 协议

Wiegand26协议是由美国工业安全委员会 SIA (Security Industry Association)的隶属组织 访问控制标准子委员会制定的一个关于存取控制的标准协议 。它是一个关于非接触式 IC卡读写器接口和输出的协议。

协议中定义了经常应用于控制访问、安全和其他相关工业领域中读卡器和控制器之间的接口。这个标准的规范使得读卡器的设计者和控制器的生厂商们的工作得以标准化。

Wiegand26是一个单向的协议(从读卡器到控制器),它有两个数据信号：Data0 和 Data1。逻辑0表示Data0上的负脉冲，逻辑1表示Data1上的负脉冲。当兼容Wiegand26协议的读卡器上无数据输出时，Data0和Data1上都维持高电平（ +5V表示高电平）；有信号脉冲时,在脉冲宽度时间范围内，电平降低为0.7V。 Data0和Data1上的脉冲不会重叠也不会同时产生。

符合 Wiegand26协议标准的读卡器读取非接触式IC卡，在Data0 和 Data1上一共会产生26个低电平脉冲，脉冲时间间隔为1ms，脉冲宽度为100 μ s。 Wiegand26 协议的时序如图 1 所示。

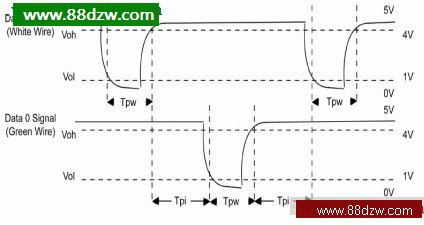

图 1 Wiegand26 协议的时序图

Tpi ： 脉冲间隔 (Pulse Interval Time)1ms

Tpw ：脉冲宽度 (Pulse Width Time)100μs

2 Wiegand26协议输出数据格式

Wiegand26 协议的输出数据格式如下所示：

1 2 9 10 25 26

EP

FC

CC

OP

Wiegand26协议的各个数据位说明如下：

（ 1）第1位：偶校验EP位。它对第2位—第13位进行偶校验，如果2—13位的1的个数为偶数，EP位为0，否则为1。

（ 2）第2—第9共8位为FC位，它表示的为设备号，范围为0—255，其中最重要的为第2位。

（ 3）第10—第25共16位为CC位，它表示的为读卡器从非接触式IC卡中读取的卡号，范围为0—65535，其中最重要的为第10位。

（ 4）第26位：奇校验OP位。它对第14位—第25位进行奇校验，如果14—25位的1的个数为奇数，EP位为1，否则为0。

3 Wiegand26非接触式IC卡门禁考勤系统

3.1总体结构

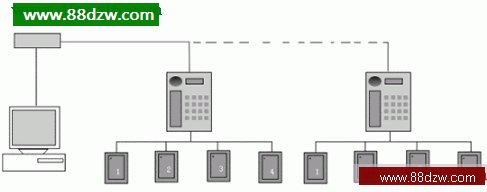

传统的门禁系统和考勤系统是相互独立的，两者在软硬件方面没有任何的联系。对于应用这两个系统的单位来说，造成了投入上的浪费，管理上的难度增大。对于开发这两个系统的单位来说，造成了开发上难度的增大，成本的提高。针对上述情况，根据 Wiegand26协议，利用非接触式IC卡的先进技术，将门禁和考勤两者结合到一起，开发完成了一套非接触式IC卡门禁考勤系统。整个系统利用下位机采集数据，借助通信网络，将数据发送到处理和计算能力强大的上位机，完成数据的统计分析、报表的生成。整个网络体协结构如图2所示。
