电话机防盗报警器电路图

文章摘要：电话机防盗报警器电路如下图所示，由可控硅、继电器、NE555及外围元件构成。当传感器Z连通时，全机处地守候状态，电路工作。A、B两点分另接在脉冲拨号存贮并有免提功能话机的免提键及存贮号码键的接头上。而当传感器Z因发生盗情而断开时，该电路工作，A、B点连通，相当于摘机并把存贮的报警号码（如110或你外出所在地电话号码）发出。

电话机防盗报警器电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

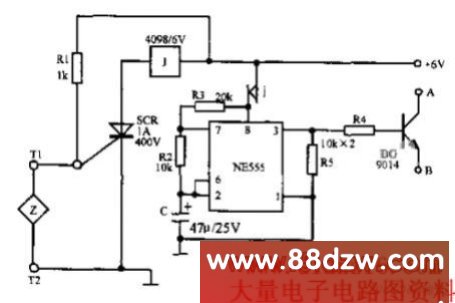

电话机防盗报警器电路如下图所示，由可控硅、继电器、NE555及外围元件构成。当传感器Z连通时，全机处地守候状态，电路工作。A、B两点分另接在脉冲拨号存贮并有免提功能话机的免提键及存贮号码键的接头上。而当传感器Z因发生盗情而断开时，该电路工作，A、B点连通，相当于摘机并把存贮的报警号码（如110或你外出所在地电话号码）发出。
