电池放电控制指示电路图

文章摘要：下图是电池放电控制指示电路，它由R1、RP、VDw，VT1和J组成过放电控制电路：R3，C2，VT2和VT3组成过放电指示电路，接通开关S，电池电压R1，RP分压击穿VDw使VT1饱和导通，继电器J工作，1.3常开触点接通，绿色LED2发光，负载R1得电工作，当电池电压降至原先设定的10~10.5V时，R1和RP分压不能击穿VDw，使VT1不能饱和导通，继电器J停止工作。1.3常开触点断开，1.2常闭触点接通，绿色LED2熄灭，负载R2停止工作。电池电压经过R3对C2充电（充电时间由R3、C1决定），使VT2，VT3断续导通，红色LED1闪烁，提示用户，此时电池已经欠压，应给电池充电，避免电池

电池放电控制指示电路图,标签：电子电路图,电路图讲解,http://www.88dzw.com

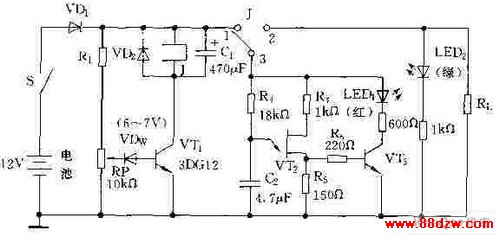

下图是电池放电控制指示电路，它由R1、RP、VDw，VT1和J组成过放电控制电路：R3，C2，VT2和VT3组成过放电指示电路，接通开关S，电池电压R1，RP分压击穿VDw使VT1饱和导通，继电器J工作，1.3常开触点接通，绿色LED2发光，负载R1得电工作，当电池电压降至原先设定的10~10.5V时，R1和RP分压不能击穿VDw，使VT1不能饱和导通，继电器J停止工作。1.3常开触点断开，1.2常闭触点接通，绿色LED2熄灭，负载R2停止工作。电池电压经过R3对C2充电（充电时间由R3、C1决定），使VT2，VT3断续导通，红色LED1闪烁，提示用户，此时电池已经欠压，应给电池充电，避免电池因过放电而损坏。
