摄相机镍镉电池放电器电路图
[11-20 17:42:45] 来源:http://www.88dzw.com 充电电路电路图 阅读:8928次

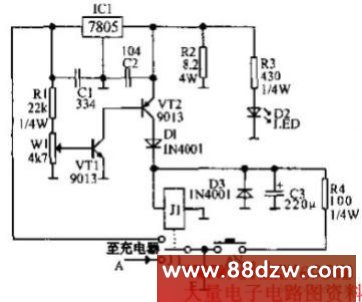

文章摘要:摄相机镍镉电池放电器电路如图所示,按动AN后,J1吸合,由于此时电池端电压较高,所以经R1、W1分压后注入VT1基极的电位也较高,VT1导通,VT2也导通,J1吸合自保。电池主要经过IC1、R2放电,同时指示灯D2发亮。当电池电压下降到不足以VT1导通时,J1释放,其常开点断开,放电停止。同时其常闭点接通充电电路A,开始对电池充电。
摄相机镍镉电池放电器电路图,标签:手机充电器电路图,充电器电路图,http://www.88dzw.com摄相机镍镉电池放电器电路如图所示,按动AN后,J1吸合,由于此时电池端电压较高,所以经R1、W1分压后注入VT1基极的电位也较高,VT1导通,VT2也导通,J1吸合自保。电池主要经过IC1、R2放电,同时指示灯D2发亮。当电池电压下降到不足以VT1导通时,J1释放,其常开点断开,放电停止。同时其常闭点接通充电电路A,开始对电池充电。
