简化了的电子镇流器电路图

[11-20 17:54:56]   来源:http://www.88dzw.com  电子镇流器电路图   阅读:8675

文章摘要:建筑 楼 房 中,当不需要日光灯全功率连续运行时,应用可调光的电子镇流器可进一步减小楼房内的功率消耗,实现节能。大部分现代电子镇流器的设计和研究,均推荐使用谐振变换器作为驱动灯的功率电路。图1所示为简化了的镇流器电路。两个开关S:和S2轮流交替切换,以提供一高频率(通常为25 kHz和100 kHz以内)的矩形波交流电压,施加于加载的谐振电路上。隔(断)直(流)电容器用于消除直流电压分量。基本概念是利用施加到谐振电容器C,上的谐振电压,以便引发灯电弧的冲击。因为激励电压的高频率,实际上灯是处于连续导通状态,故能无闪烁效应而提供高质量的照明。

简化了的电子镇流器电路图,标签:镇流器电路图,电子镇流器线路图,http://www.88dzw.com

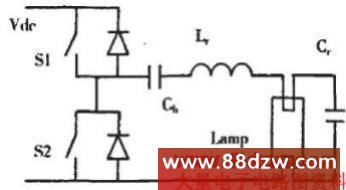

  建筑 楼 房 中,当不需要日光灯全功率连续运行时,应用可调光的电子镇流器可进一步减小楼房内的功率消耗,实现节能。大部分现代电子镇流器的设计和研究,均推荐使用谐振变换器作为驱动灯的功率电路。图1所示为简化了的镇流器电路。两个开关S:和S2轮流交替切换,以提供一高频率(通常为25 kHz和100 kHz以内)的矩形波交流电压,施加于加载的谐振电路上。隔(断)直(流)电容器用于消除直流电压分量。基本概念是利用施加到谐振电容器C,上的谐振电压,以便引发灯电弧的冲击。因为激励电压的高频率,实际上灯是处于连续导通状态,故能无闪烁效应而提供高质量的照明。
