文章摘要:相关元件PDF下载:iW2202 过去数十年中,传统的模拟和脉宽调制(PWM)功率转换器完全能满足电源设计的要求,但近来似乎遇到了困难。为了使转换效率那怕提高1%,也需要在拓扑结构、相关元器件和电路设计等方面做出重大改进。在系统和市场需求不断推陈出新的压力下,电源设计师们开始寻求一种能在各种工频和负载条件下都更灵活、更可靠且性能更出色的产品,当然希望能在不增加成本的前提下,获得这一切。 利用半导体先锋iWattInc公司研发的数字技术,一种新型的功率转换控制器不仅能做到这些,而且使电源具有了前所未有的灵活性和可编程能力,这是传统PWM和其它模拟方法所无法实现的。这些控制器能显著改善AC/D
在各种负载条件下保持高效率的电源控制器,标签:镇流器电路图,电子镇流器线路图,http://www.88dzw.com相关元件PDF下载:
iW2202
过去数十年中,传统的模拟和脉宽调制(PWM)功率转换器完全能满足电源设计的要求,但近来似乎遇到了困难。为了使转换效率那怕提高1%,也需要在拓扑结构、相关元器件和电路设计等方面做出重大改进。在系统和市场需求不断推陈出新的压力下,电源设计师们开始寻求一种能在各种工频和负载条件下都更灵活、更可靠且性能更出色的产品,当然希望能在不增加成本的前提下,获得这一切。
利用半导体先锋iWattInc公司研发的数字技术,一种新型的功率转换控制器不仅能做到这些,而且使电源具有了前所未有的灵活性和可编程能力,这是传统PWM和其它模拟方法所无法实现的。这些控制器能显著改善AC/DC和DC/DC功率转换方案的整机成本和性能,包括隔离和直接耦合转换器。
iWattInc公司开发了一种名为“pulse Train”的专利稳压技术。应用这一新技术,iWatt公司推出了一系列新的数字化开关电源(SMPS)控制器。iWatt公司希望这些新产品能克服老式技术的各种缺点,为电源设计数字化铺平道路。
测试表明,对于带有源功率因数校正(PFC)电路的60W单级单开关AC/DC转换器,在85~265V整个工频电压范围内,新的数字化控制器在各种负载条件下的效率高达80%至89%。如图1所示。此数字化控制器具有无需光耦器件;只用初级反馈进行控制而无需反馈电路补偿;以及能适应任何拓扑结构的电源等优点。
图1 电源效率
采用PWM控制器的电源在轻负载时效率和稳定性通常将明显降低。pulse Train技术由于无需昂贵的光耦器件和相关元器件,使得电源更便宜、更轻便。与模拟产品不同,这种数字方案还为250W以下的AC/DC应用提供了内建的有源PFC特性。

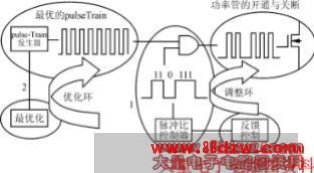

pulse Train技术的特点是采用了一对脉冲发生器(一个功率脉冲发生器和一个检测脉冲发生器)。此方案中,功率脉冲用于变压器至负载的能量传递,而检测脉冲用于监测负载电压,优化程序用于设定脉冲的开通和关断时间。脉冲比控制器(PRC)利用初级反馈,通过逐脉冲选通固定宽度和固定周期的功率脉冲来实现稳压。如图2所示。
图2 脉冲比控制(PRC)示意图
iWatt首席技术官Mark Telefus解释道,在传统的模拟PWM或脉冲频率调制(PFM)转换器中,每个功率脉冲的大小是根据能使输出电压正好符合
目标来决定的。与此不同,pulseTrain转换器的工作更象是数字化“开关式”伺服系统。pulse Train每个周期对二进制误差信号取样,来确定是否发出功率脉冲,使输出电压朝目标方向变动。因此,输出电压被限定在目标电压附近很窄的范围内。对各种实际应用而言,它比传统模拟稳压器的纹波更小。

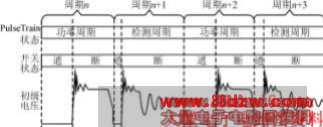

从本质上讲,数字化pulse Train是通过发出或封锁功率脉冲来控制输出电压的。例如,输出电压低于设定电平时,脉冲发生器就会连续发出功率脉冲,直到达到所需电平。同样地,如果输出电压高于所需的电平,它就发出检测脉冲而不是功率脉冲。检测脉冲的开通时间比功率脉冲短得多,传递的能量也少得多。如图3所示。
