基于MSP430F133的电子镇流器综合测试仪

文章摘要：相关元件PDF下载：MSP430F133 电子镇流器原理可以简化为图1所示的电路，影响电子镇流器性能的主要指标有：启动阶段的预热灯管电压，预热灯丝电流和预热时间，稳定后的灯管电压、灯管电流、灯丝电流、振荡频率、输入电流、输入功率和功率因素，为此须放置传感器采集输出端的灯管电压，灯丝电流，阴极电路和振荡频率，采集输入端的功率、电流和功率因素等数据，然后分析、计算采集的数据得到电子镇流器的各项性能指标。嵌入式测试仪以MSP430F133为核心，MSP430F133是TI公司生产的低功耗16位混合信号单片机，最高处理能力为8MIPS，具有8KB Flash型存储器和256字节RAM，2个16位

基于MSP430F133的电子镇流器综合测试仪,标签：镇流器电路图,电子镇流器线路图,http://www.88dzw.com

相关元件PDF下载：

MSP430F133

 电子镇流器原理可以简化为图1所示的电路，影响电子镇流器性能的主要指标有：启动阶段的预热灯管电压，预热灯丝电流和预热时间，稳定后的灯管电压、灯管电流、灯丝电流、振荡频率、输入电流、输入功率和功率因素，为此须放置传感器采集输出端的灯管电压，灯丝电流，阴极电路和振荡频率，采集输入端的功率、电流和功率因素等数据，然后分析、计算采集的数据得到电子镇流器的各项性能指标。

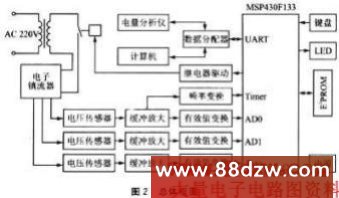

嵌入式测试仪以MSP430F133为核心，MSP430F133是TI公司生产的低功耗16位混合信号单片机，最高处理能力为8MIPS，具有8KB Flash型存储器和256字节RAM，2个16位计数器和1个看门狗定时器，1个串行通信接口，还有一个最高转换速度200ksps的12位ADC模块，MSP430F133单片机非常适合于本测试仪中的设计要求，具有非常高的性价比，例如他内部丰富的外设资源，可以大大简化本测试仪的硬件设计。
