单级高功率因数调光式荧光灯电子镇流器设计,标签:镇流器电路图,电子镇流器线路图,http://www.88dzw.comD (5)
Lo=
(6)
式中:Pof1,Df1,fsf1分别表示满载时输出功率,占空比和开关频率。保证了整个调光范围内电感电流断续,即功率因数始终为“1”。
选择开关频率fs为45kHz,为了给DCM工作状态留一个裕量,选择D=0.45。功率因数校正极电感Lo=3.37mH。并联负载串联谐振网络参数采用基波近似法得到,参数如下:Cs=1μF,Ls=1.41mH,Cr=5.6nF,模型依然采用前面提及的灯模型。调频调光时直流母线电压、灯电压、灯电流波形如图5所示。

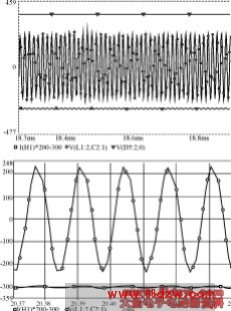

(a) f=45kHz,D=0.45

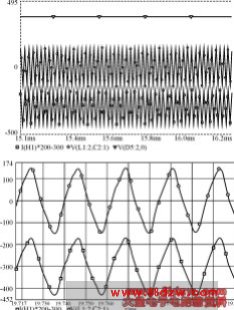

(b) f=75kHz,D=0.45
图5 提出的单级电子镇流器不同频率下直流母线电压、灯电压、灯电流仿真波形
由图5的仿真波形可以看出,所提出的电路拓扑及参数能够达到设计要求。当频率从45kHz提高到75kHz时,灯功率可以从140%(46W)下降到1%(0.29W)。因此,设计的电路调光范围很宽,调光范围是一项非常重要的性能指标。
调光电子镇流器的频率与功率之间的关系如图6所示。当fs=75kHz时输入电流依然能够跟随输入电压,达到功率因数为“1”。其波形如图7所示。
图6 32W荧 光 灯 调 频 法 调 光 曲 线
图7 输 入 电 压 电 流 波 形
4 结语
应用荧光灯PSPICE动态模型可以方便地设计出一个可调光的电子镇流器,设计者可以采用更少的假设做更深入的研究。对所选拓扑其调光范围可达到满功率的1%,调光范围较宽,其功率因数达到“1”,波峰因数在整个调光范围内始终小于1.7。
