单级高功率因数调光式荧光灯电子镇流器设计,标签：镇流器电路图,电子镇流器线路图,http://www.88dzw.com2．4 模型的验证
图2使用一个简单电路验证一下灯模型，拓扑仅由一个CLASS－D逆变器构成。参数为Ls=1.56mH，Cr=5.6nF，fs=45kHz，D=0.45。
图2 CLASS D型 逆 变 器 电 路 拓 扑
从图3中可以明显地看出，在整个调光范围内灯电压几乎不变，灯电流随着频率的增加而逐渐降低。当fs接近75kHz时，灯电流急剧下降，继续增大频率，灯将会熄灭。由此说明此模型能够很好地反映灯特性。
（a） f=45kHz,D=0.45
(b) f=70kHz,D=0.45
(c) f=75kHz,D=0.45
图3不 同 频 率 下 灯 电 压 、 灯 电 流 仿 真 波 形
3 设计与验证
3.1 主电路拓扑
主电路拓扑结构如图4所示。
电子镇流器的主电路由PFC电路和谐振电路两部分组成。考虑到两级结构的成本过高,因此将两级中的功率开关管共用变成单级结构。图4所示主电路拓扑就是将Buck－Boost型PFC电路与并联负载串联谐振电路合成在一起，灯模型采用前面所提到的模型。

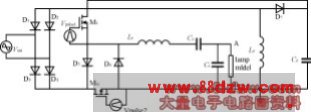

图4 调 光 式 荧 光 灯 电 子 镇 流 器 主 电 路 拓 扑
3.2 理论设计
对于上述拓扑，功率因数校正级电感Lo是和频率有关的量，那么调光时，随着频率的升高,电感电流可能要连续，这样会影响功率因数校正的效果，灯上电压、电流也会发生畸变，从而限制了调光范围。因此，它的参数选择至关重要[3]。首先，由于电感电流工作于DCM状态，电感电流的峰值iin(peak)(t)正比于线电压，所以它在半个工频周期（T/2）内为
iin(peak)(t)=
