基于MSP430F149的无线环境监测传感器系统设计

文章摘要：摘要: 为了提高环境参数采集的自动化水平, 提升效率, 设计了无线传感器系统。本系统运用了传感器技术、通信技术和单片机技术, 实现了对环境温度、湿度、光照度以及可燃性气体浓度等参数的检测。它能够实时地与上位机进行无线通信, 满足对环境参数实时监测的要求。 关键字: MSP430F149; 温度; 湿度; 光照强度 引言 传感器技术与通信技术、计算机技术相结合构成的智能传感器以其较高的精度、良好的可靠性、功能的多样性等特点在过程控制以及信号监测中得到人们的关注, 已成为当今国内外研究的一大热点。本文设计了一种用于对环境信息进行实时监测的无线传感器系统, 在实际应用中能够对环境参数进行准确的测量并

基于MSP430F149的无线环境监测传感器系统设计,标签：传感技术知识,传感器与检测技术,http://www.88dzw.com

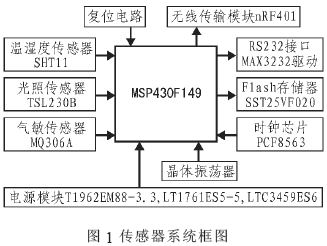

　　摘要: 为了提高环境参数采集的自动化水平, 提升效率, 设计了无线传感器系统。本系统运用了传感器技术、通信技术和单片机技术, 实现了对环境温度、湿度、光照度以及可燃性气体浓度等参数的检测。它能够实时地与上位机进行无线通信, 满足对环境参数实时监测的要求。   　　关键字: MSP430F149; 温度; 湿度; 光照强度   引言   　　传感器技术与通信技术、计算机技术相结合构成的智能传感器以其较高的精度、良好的可靠性、功能的多样性等特点在过程控制以及信号监测中得到人们的关注, 已成为当今国内外研究的一大热点。本文设计了一种用于对环境信息进行实时监测的无线传感器系统, 在实际应用中能够对环境参数进行准确的测量并可靠传输, 体现了传感器系统数字化、智能化、无线化的优点。   　　该系统以MSP430F149 超低功耗微控制器为核心, 配置新式的微型低功耗传感器, 可实时地对所测环境的温度、湿度、光照强度、有害气体浓度等参数进行测量处理。采用电池供电,无线传输, 避免了布线的烦琐, 而且具有良好的便携性。     系统硬件设计   　　整个传感器系统包括微处理器模块( 16 位单片机MSP430F149、日历时钟芯片、复位电路及外围电路) 、传感器测量模块( 温湿度传感器、光照强度传感器、半导体型可燃气体敏感元件MQ306A) 、存储器模块( Flash 存储器SST25VF020) 、数据通信模块( 串口通信、无线通信) 、电源模块( LT1962EMS83.3、LT1761ES5- 5、LTC3459ES6) , 系统框图如图1。       微处理器模块 　　MSP430F149 是TI 公司生产的一款超低功耗单片机, 能够在1.8 V～3.6 V 电压、1 MHz 的时钟条件下运行, 具有5 种节电模式, 耗电流为0.1μA～400μA, 能够在数据检测时充分节电, 满足电池供电下的节能要求; 具有强大的处理能力(RISC 结构、8MHz 晶体、驱动指令周期125 ns) 和丰富的片内外设( 60 KB+256B Flash、2 KB RAM、12 位A/D 转换,2 个串口/SPI 接口, 48 个I/O 口等) 。   　　PCF8563 是Philips公司推出的一款工业级具有I²C 总线接口的低功耗多功能时钟/日历芯片。PCF8563 的多种报警功能、定时器功能、时钟输出功能以及中断输出功能可完成各种复杂的定时服务, 甚至可为单片机提供看门狗功能。该器件的内部时钟电路、振荡电路、低电压检测电路( 1.0 V) 以及两线制I²C 总线通讯方式不但使外围电路更加简洁, 而且增加了芯片的可靠性。而且,每次读写数据后, 内嵌的字地址寄存器自动产生增量。其连接电路如图2。       传感器测量模块   光照强度传感器 　　该系统选用了TI 公司的TSL230B 来测量环境周围的光线强度。该器件采用先进的LinCMOS^TM 工艺, 主要由多晶硅光电二极管和单片CMOS 电流频率集成转换器构成。不需外接元件即可完成高分辨率的光照度/频率转换。可将一定光谱的光转换成电流, 再由电流/频率转换器转换成相应的脉冲频率。输出方波或者三角波的频率完全由光照幅度决定, 分辨率高, 可以直接与微处理器相连, 如图3所示。S0、S1 为灵敏度控制端, 实际上是通过改变器件上方的感光面积来调整灵敏度; S2、S3 为满量程选择端; OUT 为频率信号输出端, 进入单片机的捕获输入, 通过计算两次捕获时间内计数器的数值差, 便可以计算出输出频率值, 根据图4 所示的频率- 能量关系曲线图对照, 从而得到光线强度( 单位: μW/cm²) 。   温度湿度传感器 　　温度、湿度的测量采用瑞士Sensirion 公司研制的SHT11 型智能化湿度/温度传感器, 它采用CMOSens 专利技术(CMOS 和传感器技术的融合) ,外形尺寸仅为7.5 mm×5 mm×2.5 mm。SHT11 具有I

[1] [2] [3]  下一页
