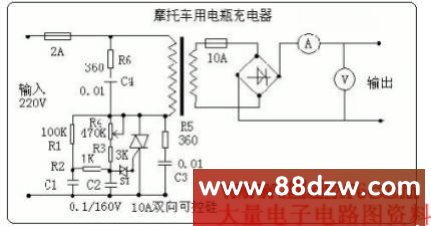

摩托车用电瓶充电器原理电路图

[11-20 17:42:50]   来源:http://www.88dzw.com  充电电路电路图   阅读:8249

文章摘要: 本充电器制作简单,工作稳定可靠,调节范围宽;不用大功率大电流可控硅,可对6V:24V任何电瓶充电,R6、C4使负载近似为阻性。R1:100K、R2:1K、R3:3K、R4:470K(可变)、R5:360欧姆、R6:360欧姆、C1:0.1uf /160V、C2:0.1uf /160V、C3:0.01uf /600V、C4:0.01uf /600V、ST:触发双向二极管、双向可控硅:10A/600V、变压器:100W左右220V/30V、整流桥:15A/100V、电流表:10A、电压表:50V。

摩托车用电瓶充电器原理电路图,标签:手机充电器电路图,充电器电路图,http://www.88dzw.com

     本充电器制作简单,工作稳定可靠,调节范围宽;不用大功率大电流可控硅,可对6V:24V任何电瓶充电,R6、C4使负载近似为阻性。R1:100K、R2:1K、R3:3K、R4:470K(可变)、R5:360欧姆、R6:360欧姆、C1:0.1uf /160V、C2:0.1uf /160V、C3:0.01uf /600V、C4:0.01uf /600V、ST:触发双向二极管、双向可控硅:10A/600V、变压器:100W左右220V/30V、整流桥:15A/100V、电流表:10A、电压表:50V。
