自动Ni-Cd电池充电器电路图
[11-20 17:43:06] 来源:http://www.88dzw.com 充电电路电路图 阅读:8638次

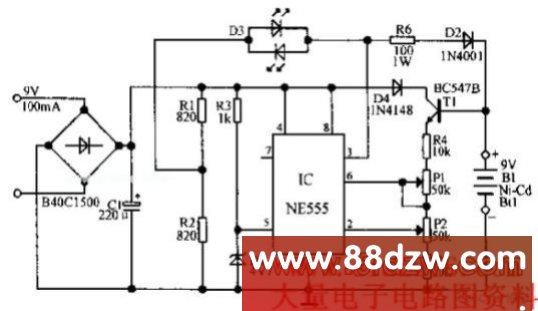

文章摘要:自动Ni-Cd电池充电器电路如下图所示,NE555内部比较器通过齐纳二极管D1设置为4.7V,如果其6脚电位超过这个值,3脚输出变低。如果2脚的电位低于参考电压的一半,输出电压变高。当要充的电池电压很低,IC的输出电位为高,电池将通过R6和D2充电,直到充满为止,这个电压由P2设置,IC的输出随后改变状态,充电停止。但IC通过T1继续对电池进行临控。当电池输出由于自放电作用下降到低于P2设定的电平时,IC使充重新开始。双色发光管D3在充电时发红光,静态时发绿光。
自动Ni-Cd电池充电器电路图,标签:手机充电器电路图,充电器电路图,http://www.88dzw.com自动Ni-Cd电池充电器电路如下图所示,NE555内部比较器通过齐纳二极管D1设置为4.7V,如果其6脚电位超过这个值,3脚输出变低。如果2脚的电位低于参考电压的一半,输出电压变高。当要充的电池电压很低,IC的输出电位为高,电池将通过R6和D2充电,直到充满为止,这个电压由P2设置,IC的输出随后改变状态,充电停止。但IC通过T1继续对电池进行临控。当电池输出由于自放电作用下降到低于P2设定的电平时,IC使充重新开始。双色发光管D3在充电时发红光,静态时发绿光。
