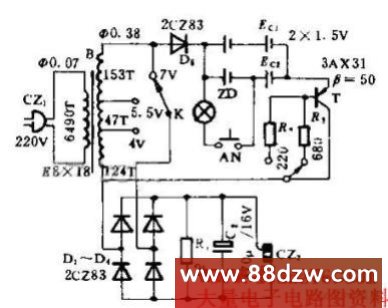

　　本电路，既可用于对大电流使用后的镉镍电池、干电池充电，也可作为一般低压直流电源用。

　　本电路由充电部分和直流输出部分组成。K2为快充、慢充选择开关，R2，R3为限流电阻，可改变充电电流的大小。通常，快充控制在4h左右，慢充约14h。NA，ZD组成试验电路。充电前，装上待充电池。按AN时，ZD无光或有微光是正常的，当充电时间达到要求时，按AN后，待ZD发光维持10s以上说明电充满，可供用电器使作。
