由输入端选择运算方式的加、减法运算电路图
[09-13 21:02:27] 来源:http://www.88dzw.com 运算放大电路电路图 阅读:8269次
文章摘要:电路的功能这是一种配对使用硅光电二极管的PSD。为了减少因接收光通量而产生的误差,通常要进行A+B的运算,并以此来控制激光二极管功率。本电路采用了可进行加、减运算的通用电路模块,它有3路输入,但功能各不相同,例如,只有A和B输入时,成为A+B的普通加法电路;若使用C输入和A、B之中的一个输入,则可进行减法运算。电路工作原理本电路是由反相OP放大器构成的加、减法放大电路,输出电压EO可用以下公式表示:根据此式,如假定R1~R6的阻值均相等,则可进行放大倍数为1的加、减法运算。在反相放大电路中,输入电阻的阻值即为输入阻抗,若需要高输入电阻,OP放大器应换成BI-FET型,如TL082等,并可去掉电
由输入端选择运算方式的加、减法运算电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com电路的功能
这是一种配对使用硅光电二极管的PSD。为了减少因接收光通量而产生的误差,通常要进行A+B的运算,并以此来控制激光二极管功率。本电路采用了可进行加、减运算的通用电路模块,它有3路输入,但功能各不相同,例如,只有A和B输入时,成为A+B的普通加法电路;若使用C输入和A、B之中的一个输入,则可进行减法运算。
电路工作原理

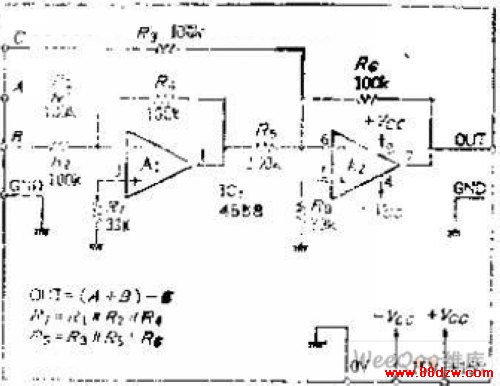

本电路是由反相OP放大器构成的加、减法放大电路,输出电压EO可用以下公式表示:
根据此式,如假定R1~R6的阻值均相等,则可进行放大倍数为1的加、减法运算。
在反相放大电路中,输入电阻的阻值即为输入阻抗,若需要高输入电阻,OP放大器应换成BI-FET型,如TL082等,并可去掉电阻R7、R8。
Tag:运算放大电路电路图,电路图讲解,电路图练习,电子电路图 - 运算放大电路电路图
