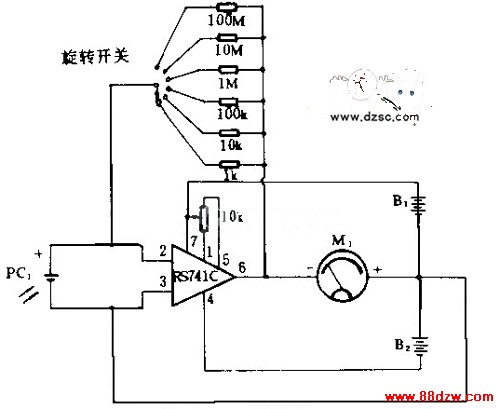

741运放器为I/V转换器电路图

[09-13 21:02:07]   来源：http://www.88dzw.com  运算放大电路电路图   阅读：8681次

文章摘要：741运算放大器为I/V转换器电路。PC1产生的电流可认为全部渡过反馈电阻，而电流表流过的电流应等于741C输出电压除以表头内阻，与太阳能电池产生的电流成比例。通过旋转开关，接入不同阻值的电阻，可以给出6档测光量程，其中接入100MΩ电阻档，灵敏度最高。电源表的灵敏度是0~1mA. 欢迎转载，信息来源www.88dzw.com

741运放器为I/V转换器电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　741运算放大器为I/V转换器电路。PC1产生的电流可认为全部渡过反馈电阻，而电流表流过的电流应等于741C输出电压除以表头内阻，与太阳能电池产生的电流成比例。通过旋转开关，接入不同阻值的电阻，可以给出6档测光量程，其中接入100MΩ电阻档，灵敏度最高。电源表的灵敏度是0~1mA.

       欢迎转载，信息来源www.88dzw.com
