基于Labview的光纤传感器相位解调技术

[09-12 18:41:17]   来源:http://www.88dzw.com  传感技术   阅读:8459

文章摘要:摘要:本文介绍了相位调制型光纤传感器解调原理以及当前常用的解调方法,详细论述了基于3×3耦合器的无源零差对称解调原理及基于Labview软件开发平台的相位解调方法。实验结果显示该方法可实现对相位调制信号的准确解调。与传统硬件解调方法相比,该方法具有易于开发、便于实现微机处理等突出特点.关键词:光纤传感器;相位调制;解调;无源零差法; Labview 随着对光纤性质研究的逐步深入,发现外界信号可对光纤中传播的光波进行调制,由此诞生了光纤传感技术1目前光纤传感器已经广泛应用于许多领域, 在地震检测、温度报警等方面广泛应用。各种类型的光纤传感器各有其显著的特点。光相位调制型传感器因其灵敏度高、便于实

基于Labview的光纤传感器相位解调技术,标签:传感技术知识,传感器与检测技术,http://www.88dzw.com
摘要:本文介绍了相位调制型光纤传感器解调原理以及当前常用的解调方法,详细论述了基于3×3耦合器的无源零差对称解调原理及基于Labview软件开发平台的相位解调方法。实验结果显示该方法可实现对相位调制信号的准确解调。与传统硬件解调方法相比,该方法具有易于开发、便于实现微机处理等突出特点.

  关键词:光纤传感器;相位调制;解调;无源零差法; Labview

  随着对光纤性质研究的逐步深入,发现外界信号可对光纤中传播的光波进行调制,由此诞生了光纤传感技术1目前光纤传感器已经广泛应用于许多领域, 在地震检测、温度报警等方面广泛应用。各种类型的光纤传感器各有其显著的特点。光相位调制型传感器因其灵敏度高、便于实现全光纤传感等优点而在近年来得到了深入的研究.

1 相位调制型传感器调制基本原理与干涉解调结构

  相位调制是指当传感光纤受到外界机械或温度场的作用时,外界信号通过光纤的力应变效应、热应变效应、弹光效应及热光效应使传感光纤的几何尺寸和折射率等参数发生变化,从而导致光纤中的光相位变化,以实现对光相位的调制.在光纤中传播常数为的光波通过长度为l的光纤, 会产生相位延迟:



式(2)中Δl为纤长l的变化;Δα为纤芯半径α的变化;Δn为纤芯折射率n的变化;所得即为光相位的变化。


图1 基于2 ×2和3 ×3耦合器的马赫—泽德(Mach - Zehnder)干涉仪

  图1为基于2 ×2和3 ×3耦合器的马赫—泽德(Mach - Zehnder)干涉仪。其中激光器发出的相干光经3dB耦合器C1分成光强比1∶1的两束光分别进入信号臂和参考臂光纤,再经3×3对称耦合器C2汇合相干形成调制的干涉条纹,在终端采用光电探测器D检测干涉光强的变化,在光纤参量基本恒定的条件下,信号臂与参考臂之间的位相差变化正比于外界信号。

  由于目前的光探测器不能直接探测或读出光的相位差值,故通常采用干涉法将光的相位差信号转换成为相应的干涉条纹光强变化1由光束干涉原理可知,干涉仪产生的干涉光强I可记为:

  式(3)中I0 为干涉场的固定直流分量, K0 为干涉引起的变化峰值(幅度) , p ( t)为外界信号的作用规律,而Φ则为光纤干涉臂不等长引起的固定相位差(通常计入p( t)中) .
  干涉过程是一种非线性调谐作用,因此随着信号峰值及频率的不同干涉波形会产生很大的变化。图2给出了信号p( t) = p0 ×sin (wt) (其中p0 为信号振幅, w为信号频率)时干涉波形随信号振幅的变化情况。

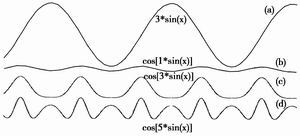

图2 原始信号与不同幅度调制信号比较图

  由图2可见,和原信号(曲线a)相比,原信号幅度较小(曲线b和c)时,波形失真不大;而原信号幅度较大(曲线d)时,波形失真非常明显1因此在大信号情况下必须对输出的干涉信号进行解调才能恢复原始信号的频率和振幅。

2 当前使用的软硬件解调技术

  解调不仅是将相位差变化转化为干涉条纹变化,其最终目的是从式(3)中解出原信号p( t) 。解调技术是实现信号恢复的惟一方法,也是相位调制型传感应用的关键和难点目前国内外的解调提取信号方法主要分为硬件和软件两大类。

[1] [2] [3] [4]  下一页


Tag:传感技术传感技术知识,传感器与检测技术传感技术
