基于LabVIEW开发平台的声音能量设计(图),标签:传感技术知识,传感器与检测技术,http://www.88dzw.com图4 波形采集流程

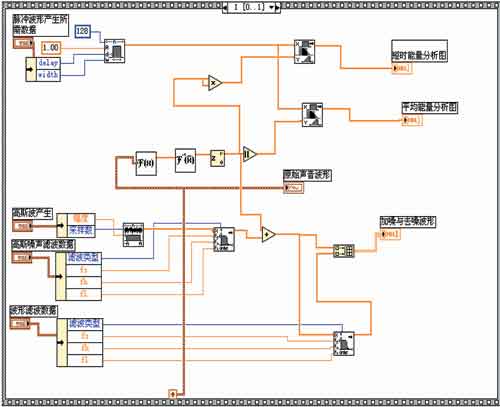

图5 声音能量分析流程图
实验结果
实验中,通过单线耳塞(耳塞一端要把线露出来,把信号接入)将电脑上正在播放的音乐作为输入信号,接入PCI-6025E数据采集卡中,设置数据采集卡通道为0,选择采样点为50,采样率为8000,得到的实验结果如图6所示。选择电脑中随机播放的音乐作为数据输入,而没有直接用函数信号发生器产生理想的正弦波波形,是因为理想的正弦波是周期规律性变化的,对于短时平均能量或者短时平均幅度,其效果并不会那么明显,从而更容易对数据进行分析。由图6可见,原始声音波形为-0.02~0.02之间,在0~100s的时间内,平均幅度比短时能量的坡度更大、更高,它们集中在0~0.3之间,比原始声音波形的幅度要大,而短时能量的最高点也是不到0.005的幅度,100s之后,短时能量和平均幅度的趋势基本相同,趋于0。

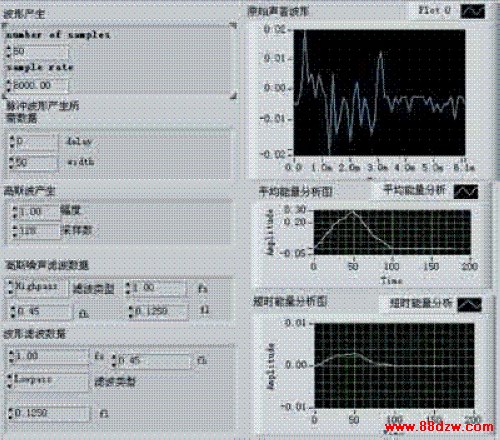

图6 实验结果的数据和曲线
结束语
本文用LabVIEW对声音进行短时能量和平均幅度分析。可以用数据采集卡对输入信号进行采集,将信号做为一种语音段信息,对语音进行识别,并可以从语音中区分出浊音来,还可以用来区分声母与韵母的分界、无声与有声的分界、连字的分界等。用LabVIEW来对声音进行处理,比C语言的编程更加简单,且其界面美观,处理结果也可以直接在前面板中进行描述。
