    一、概述

    北京安创明圣科技发展有限公司提供的周界感应电缆探测器和其它探测器不同,是利用介质可改变电场分布的原理,当物体靠近感应电缆时引起感应电场发生变化,立即触发感应探测器产生报警信号。其特点具有性能稳定,安装方便,性价比高。本探测器可以与市面任何品牌报警主机兼容。

    使用范围

    本产品广泛适用于监狱,看守所,别墅,飞机场,油库,油井,变电站,养殖厂,果园,码头,博物馆,智能小区等等。

    二、系统特点

    新概念的周界报警系统和阻挡相结合

    能够适应各种复杂地形不留死角

    无生命危害

    功能强大,防破坏能力强,靠近,断线,翻越都能触发报警

    自动储存报警信息,独立打印

    采用先进计算机集成系统,克服传统探测器安全性差,误报率高的缺点

    三、技术指标

      A型感应探测器防区长度:100米

    感应电缆数:3根(2根)

    感应距离:<20cm

    输入电压:AC220V

    额定功率:<15W

    工作温度:-40℃--50℃

    工作相对湿度:<95%

    外观尺寸:275×200×110

     四、系统安装

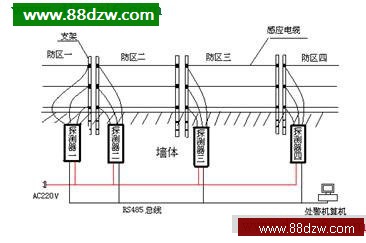

    感应探测器接口示意图     

注意:RS485接线方式为同极并联

注意:RS485接线方式为同极并联

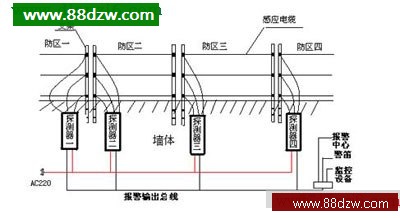

    防区式报警主机报警系统连结

    此组网方式主要是探测器将感应电缆触发报警信号通过报警输出总线输入到报警主机,从而启动警灯,警号,摄像机等报警设备达到联动报警的目的。

防区式报警主机报警系统连结

防区式报警主机报警系统连结

 施工措施

    支架的制作与安装

支架的制作与安装

支架的制作与安装

    采用材料40×4角钢,长度800mm,防腐处理。并用膨胀螺栓将其固定于墙体顶部。支架间距4m,且保持垂直。如图所示:

    绝缘子的安装

    将专用绝缘子依次用螺栓固定结实牢固。

    感应线的安装

    将专用感应线拉紧绑扎于绝缘子上,感应线首段与发射线相接,末端开路。

    发射线的安装

    将发射线带接头一端安装于探测器接口。
