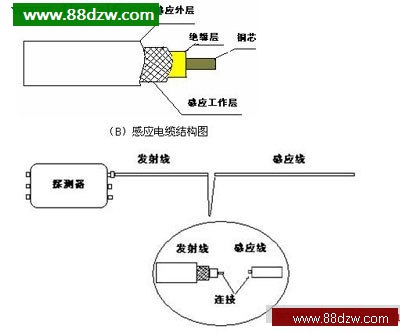

     感应线与发射线的连接

    将感应线的工作层与发射线的铜芯相连，可用焊接法。外部用热缩管或绝缘胶带密封防水。

    注意：发射线的屏蔽层不能与感应线铜芯连接。

  电源线的连接

    将AC220V接入探测器电源输入端即可。

    信号线的连接

    电源线、信号线与报警主机的连接说明：

    ①.侧边二路探测线输出接线柱

    ②.侧边探测器接地接线柱

    ③.探测器输出线颜色定义

    地线的安装

    选用50CM左右的40×40×4角钢打入地下。并用2平方导线与探测器箱体相连。连接要牢固，导电性好。

    五、常见问题及主意事项

    输入电压必须为AC220±10%，系统输入电压超出180～240V时自动闭锁。

    感应线网线必须拉紧，捆扎结实，平行两线要有相同的松紧度，感应线末端为开路。

    探测器外壳接地必须良好。

    安装完成后如果探测器不能触发报警主机报警，应检查探测器输出开关量是否正确（常开还是常闭）。

    系统在正常运行过程中如果出现不能报警可能感应系统遭到损坏，如：数据线被剪，电源线被剪或停电，保险管熔断，探测器被破坏。

    灵敏度的调节

    本探测器的灵敏度是通过四档开关来调节，1-4灵敏度增大，4-1灵敏度降低。

    频率调节

    本探测器频率分为A、B、C、D四种，当使用多台探测器时，须将两台相邻探测器的频率调开，若不调开，那将会产生误报或是不报现象。

     六、系统维护

    系统每半年必须停电一次，检查感应线是否松弛，接地是否良好，线路有没有老化，螺栓有没有松动，出现以上情况必须及时维修。

    清除机箱，外壳，绝缘子上的灰尘。

    修剪感应电缆附近的树枝，使其距感应电缆1米以上。

    七、质保服务

    售前服务

    对每工程所选用的器材必须经过国家或行业授权认证机构（或检测机构）认证（检测）合格。并取得相应的认证证书（或检测报告）

    与建设单位进行可行性研究报告的论证及对现场进行充分勘测。了解系统应用环境情况。对工程进行初步设计。对有关部门对设计方案进行充分认证并同意的基础上，进行认真全面的工程设计。

    公司委派专职技术人员负责工程的安装技术指导和日后的维修保养工作。
