　　在现代监控系统中，不仅要控制本地各个控制点，而且还需要多个站点之间的相互控制，于是AB公司率先研发出具有特色的穿透式多级联网控制功能。
　　多级控制功能可以实现远程卫星站点之间的相互控制，包括系统编程、视音频切换、调用预置点、摄像机云台镜头和辅助开关控制、报警设防等远程站点系统的功能。多级报警功能可以实现远程卫星站点之间报警信号的传送和联动，报警信号既可以在本地站点响应，也可以通过数据线传送到远程系统实现报警联动和响应。
　　每个独立的站点都是一套完整的CCTV系统，可连接多个视频输入、多个视频输出和多个控制点。带网络功能的矩阵主机具有多级联网控制功能，不仅可以控制连接到站点的所有本地视频信号，而且可以控制远程站点系统的视频信号。各个站点之间使用数据线（通过RS-232端口）和视频线相互连接。可以实现视音频远程切换、远程摄像机控制、远程系统编程设置，以及远程报警信号传送和联动等功能。

方案特点：
    ● 视音频远程切换、远程摄像机控制、远程系统编程设置
    ● 远程报警信号传送和联动
    ● 采用多层次、多级、同级网络架构
    ● 网络扩充极强，只需有空闲的RS232端口
    ● 管线施工方便，站点之间仅需一条控制线，即可实现双向控制
    ● 本地和远程控制可设置多级权限管理
    ● 多种报警模式，报警触发后自动调用本地或远程现场图像
    ● 与宏键盘配合使用，使远程控制更加方便，更体现出多级控制功能的强大优势。

站点之间的通讯连接
　　为了实现多个矩阵站点之间的相互控制，首先要具备下列条件：RS-232端口应有空闲或通过AB70-81端口扩展器扩展的通道有空闲，并且端口的用途需设置为KEYBOARD功能。

　　可选用AB60-882/884键盘、AB60-76键盘进行多级控制，或使用视霸多媒体管理控制平台。要实现对远程站点的控制必须对所有的站点进行统一编号，并在“多级控制通道设置菜单”中指定除自身以外的站点控制信号输出通道号。注意这里的通道号并非端口号。

　　两个或两个以上的矩阵站点之间需要连接RS-232通讯线。通过标准的RS-232端口，矩阵站点之间发送和接收控制信息。使用两芯双绞屏蔽线和单端口接口盒，站点之间RS-232直接通讯的最大距离约为330米。超过330米时，可采用AB70-80转换盒将信号转换为RS-422信号进行远距离通讯，或选用光端机和类似的远程通讯设备进行连接。

站点之间视频连接

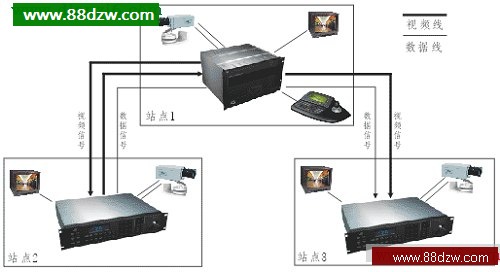

　　根据系统应用的不同，站点之间的视频连接可分为单向、双向和混合式连接。站点之间至少需要连接一条视频电缆，用户可以增加或减少视频连接的数量。在单向连接中，视频电缆将信号从站点2、3传送到站点1的矩阵切换系统。

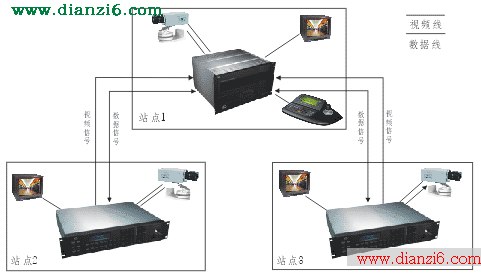

　　在双向连接中，视频电缆将信号从站点2、3传送到站点1的矩阵切换系统，同时视频电缆将信号从站点1传送到站点2、3的矩阵切换系统。

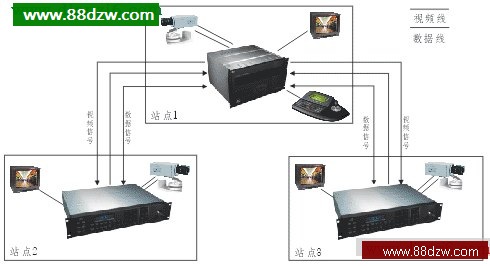

　在混合连接中，视频电缆将信号从站点2传送到站点1的矩阵切换系统，同时视频电缆将信号从站点1传送到站点2。另外视频电缆将信号从站点3传送到站点1。
