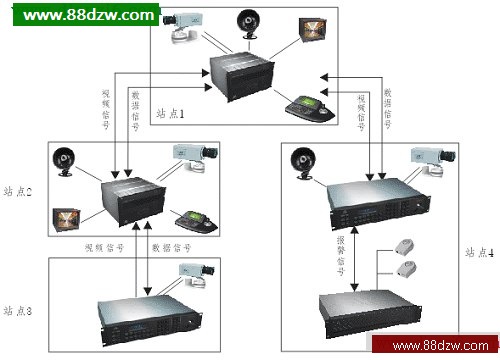

多级报警
　　在卫星网络系统中，当本地站点发生报警，可以将报警信号通过RS-232端口送出到远程站点。也可以通过设置，将远程站点送来的报警信号，再传送到其它的远程站点，用于实现多个卫星站点之间的报警联动和响应。要做到这种多级报警功能，需对报警信号的输出端口进行规定。矩阵主机的RS-232端口可用于传送报警信号，每个触点都可以设置从指定的端口送出，“多级报警输出端口菜单”可用来设置触点信号的具体输出端口。

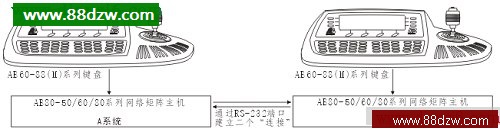

两台矩阵系统互连，相互控制

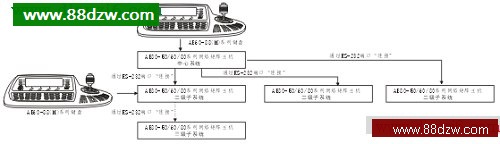

多层次矩阵系统连接控制

　　上图中例举的中心矩阵系统的AB60-884、AB60-76主控键盘，可控制第二级、三级矩阵系统。采用单向控制方式。如果第二级矩阵系统也要同时控制第三级矩阵系统，则需在第二级矩阵系统上，配接AB60-884主控键盘，并增加到第三级矩阵系统的RS-232 连接（虚线）。实线部分包括了3个RS-232 连接，虚线部分包括了一个连接。

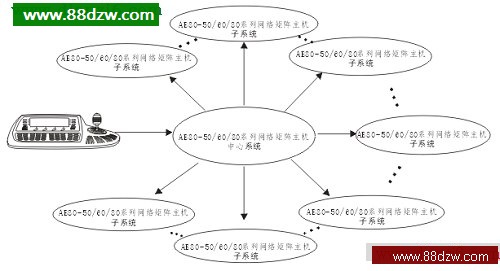

控制中心与各子系统之间的控制

　　中心矩阵系统通过RS-232端口与多个分布的子系统矩阵“连接”。中心矩阵系统的AB60-884主控键盘或视霸多媒体管理控制平台，既可控制中心矩阵系统的所有功能，又可控制各子系统矩阵的图像切换，云台、镜头动作，以及报警设防/撤防等功能。

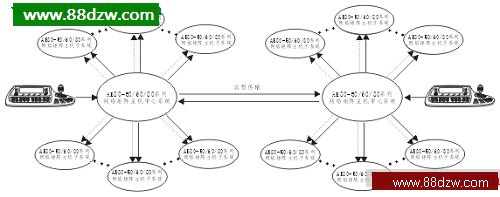

控制中心与控制中心之间互相控制对方系统及子系统

　　如果控制中心A矩阵系统与控制中心B矩阵系统之间，只需控制对方的中心矩阵系统，则与各子系统只需建立实线部分的连接。如果控制中心A矩阵系统与控制中心B矩阵系统之间还需控制对方的子系统，则需增加虚线部分的连接。图中各控制中心矩阵系统需占用多个RS-232通道（可通过AB70-81将一个端口扩展为4个通道）。

超大型矩阵系统联网的解决方案（模拟联网）

　　在大规模监控项目中，会有几百台甚至上千台矩阵系统需要联网，而矩阵主机本身没有如此多的通讯端口用于站点之间的连接，对于无极限的系统扩充，系统软件也会缺乏相应的管理能力。针对这种需求AB推出了AB70-85矩阵联网扩展器, 可将AB60键盘控制信号扩展为最多1280个AB80系列矩阵主机控制信号。
　　AB70-85采用插卡模块式安装形式，插卡机箱为EIA标准19英寸3U 机箱。一个AB70-85由主控模块、16个端口扩展模块、电源模块和插卡机箱组成。
　　单个AB70-85最多可安装16个端口扩展模块，最多可连接64台矩阵主机。每个连接端口都支持RS-422和RS-232通讯方式，波特率600B-19200B可选择设置。可以实现4个AB键盘到64台AB80矩阵主机的连接和控制。两台AB70-85级联使用可以将连接的矩阵主机端口数量增加到128个。
