学修空调电路板-开关机电路原理分析与检修技巧

[09-14 10:06:32]   来源:http://www.88dzw.com  电路学习   阅读:8186

文章摘要: 图17为开关电路控制原理图。在无遥控器情况下,按动s101可以直接启动空调器,此时空调器工作于自动状态,自动根据环境温度制冷或制热。平时S101悬空,单片机⑩脚为低电平,电控系统处于遥控状态。 本电路常见故障主要是按键失灵,更换即可。

学修空调电路板-开关机电路原理分析与检修技巧,标签:学习园地,http://www.88dzw.com

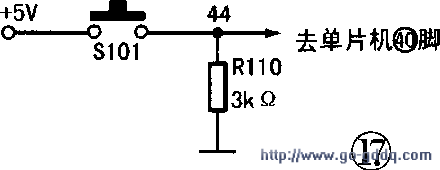

    图17为开关电路控制原理图。在无遥控器情况下,按动s101可以直接启动空调
器,此时空调器工作于自动状态,自动根据环境温度制冷或制热。平时S101悬空,单片机⑩脚为低电平,电控系统处于遥控状态。

    本电路常见故障主要是按键失灵,更换即可。
