石英谐振器的符号
[09-14 09:59:58] 来源:http://www.88dzw.com 电路学习 阅读:8387次
文章摘要: 石英谐振器简称为晶振,它是利用具有压电效应的石英晶体片制成的。这种石英晶体薄片受到外加交变电场的作用时会产生机械振动,当交变电场的频率与田英晶体的固有频率相同时,振动便变得很强烈,这就是晶体谐振特性的反应。利用这种特性,就可以用石英谐振器取代LC(线圈和电容)谐振回路、滤波器等。由于石英谐振器具有体积小、重量轻、可靠性高、频率稳定度高等优点,被应用于家用电器和通信设备中。 石英谐振器按引出电极情况来分有双电极型、三电极型和双对电极型几种。图l为双电极型石英谐振器的外形,尽管它们的体积有大有小、固有振荡频率有高有低,但在电路图中均用图1(b)符号表示。三电极型和双对电极型石英谐振器
石英谐振器的符号,标签:学习园地,http://www.88dzw.com
石英谐振器简称为晶振,它是利用具有压电效应的石英晶体片制成的。这种石英晶体薄片受到外加交变电场的作用时会产生机械振动,当交变电场的频率与田英晶体的固有频率相同时,振动便变得很强烈,这就是晶体谐振特性的反应。利用这种特性,就可以用石英谐振器取代LC(线圈和电容)谐振回路、滤波器等。由于石英谐振器具有体积小、重量轻、可靠性高、频率稳定度高等优点,被应用于家用电器和通信设备中。

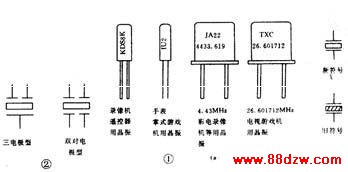

石英谐振器按引出电极情况来分有双电极型、三电极型和双对电极型几种。图l为双电极型石英谐振器的外形,尽管它们的体积有大有小、固有振荡频率有高有低,但在电路图中均用图1(b)符号表示。三电极型和双对电极型石英谐振器的符号见图2。
石英谐振器因具有极高的频率稳定性,故主要用在要求频率十分稳定的振荡电路中作谐振元件,如彩电的色副载波振荡器、电子钟表的时基振荡器及游戏机中的时钟脉冲振荡器等,石英晶体成本较高,故在要求不太高的电路中一般采用陶瓷谐振元件。
