一、电子电路图的意义     电路图是人们为了研究和工程的需要,用约定的符号绘制的一种表示电路结构的图形。通过电 路图可以知道实际电路的情况。这样,我们在分析电路时,就不必把实物翻来覆去地琢磨,而只要拿着一张图纸就可以了;在设计电路时,也可以从容地在纸上或电 脑上进行,确认完善后再进行实际安装,通过调试、改进,直至成功;而现在,我们更可以应用先进的计算机软件来进行电路的辅助设计,甚至进行虚拟的电路实 验,大大提高了工作效率。

二、电子电路图的分类     常遇到的电子电路图有原理图、方框图、装配图和印板图等 ( 一 ) 原理图

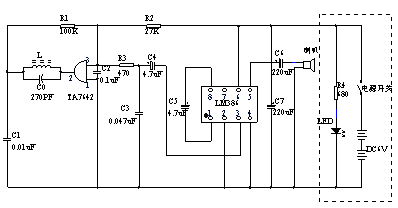

    原理图就是用来体现电子电路的工作原理的一种电路图,又被叫做“电原理图”。这种图,由于它直接体现了电子电路的结构和工作原理,所以一般用在设计、分析电 路中。分析电路时,通过识别图纸上所画的各种电路元件符号,以及它们之间的连接方式,就可以了解电路的实际工作时情况。图 1 所示的就是一个收音机电路的原理图。



图 1

( 二 ) 方框图 ( 框图 )     方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。从根本上说,这也是一 种原理图,不过在这种图纸中,除了方框和连线,几乎就没有别的符号了。它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们的 连接方式,而方框图只是简单地将电路按照功能划分为几个部分,将每一个部分描绘成一个方框,在方框中加上简单的文字说明,在方框间用连线（有时用带箭头的 连线）说明各个方框之间的关系。所以方框图只能用来体现电路的大致工作原理,而原理图除了详细地表明电路的工作原理之外,还可以用来作为采集元件、制作电 路的依据。下图所示的就是上述收音机电路的方框图



图 2

( 三 ) 装配图

    它是为了进行电路装配而采用的一种图纸,图上的符号往往是电路元件的实物的外形图。我们只要照着图上画的样子,依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。这种电路图一般是供初学者使用的。下面就是初学者常有看到的装配图：
