定阻式扩音机与扬声器的连接

文章摘要：由于定阻式扩音机的输出电路没有采用深度负反馈，则它的输出内阻较高。当扩音机输入一个恒定信号时，输出电压的大小随负载阻抗变化而有较大的变动。这将出现输出信号的非线性失真。按照这种扩音机的工作原理，只有在负载阻抗与扩音机输出阻抗接近一致(匹配)时，扩音机才能输出额定功率，扬声器才获得最大的功率，这时传输效率最高，失真也小。负载阻抗过大过小，会造成不良后果，定阻抗式扩音机使用时不允许空载。定阻式扩音机内电路的输出，一般有多个抽头接至扩音机后面板的几个固定端钮引出，并标为4、8、16、250Ω或其他的阻抗欧姆数。它们分别表示抽头与公共接头“O”之间的输出阻抗，即为标称额定输出阻抗(额定负载阻抗)，以供

定阻式扩音机与扬声器的连接,标签：学习园地,http://www.88dzw.com

　　由于定阻式扩音机的输出电路没有采用深度负反馈，则它的输出内阻较高。当扩音机输入一个恒定信号时，输出电压的大小随负载阻抗变化而有较大的变动。这将出现输出信号的非线性失真。按照这种扩音机的工作原理，只有在负载阻抗与扩音机输出阻抗接近一致(匹配)时，扩音机才能输出额定功率，扬声器才获得最大的功率，这时传输效率最高，失真也小。

　　负载阻抗过大过小，会造成不良后果，定阻抗式扩音机使用时不允许空载。

　　定阻式扩音机内电路的输出，一般有多个抽头接至扩音机后面板的几个固定端钮引出，并标为4、8、16、250Ω或其他的阻抗欧姆数。它们分别表示抽头与公共接头“O”之间的输出阻抗，即为标称额定输出阻抗(额定负载阻抗)，以供连接不同扬声器。4、8、16Ω为低阻抗输出，100Ω以上各档称为高阻抗输出，最高档为500Ω。

　　使用低阻抗扬声器时，应与扩音机的低阻抗输出端连接。一般适合于扬声器与扩音机距离较近的情况下，不能超过5m，否则传输导线越长阻抗越大，造成音频信号在传输线上的损失过大。

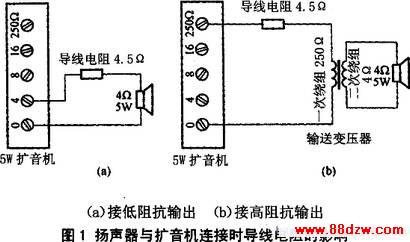

　　例如：有一只4Ω／5W的扬声器，距离扩音机30m，经过计算传输导线的电阻为4．5Ω，结果几乎一半能量消耗在线路上，如图1所示。

　　一般要求总阻抗(导线电阻与扬声器阻抗之和)不超过扩音机的额定输出阻抗lO％。

　　当扬声器距离扩音机距离较远时，最简单的办法是提高输出阻抗，需要将扬声器接于扩音机的高阻抗输出端，如扩音机250Ω的输出端。如前例，导线电阻为4．5Ω才占输出阻抗250Ω的1．8％，即使把导线增加到100m，导线电阻才只有15Ω，与扩音机的输出阻抗250Ω相比仍然很小，其输出功率的损失小得多。但这样的连接方法也带来了新问题，因为扬声器音圈阻抗不可能做的很高，否则，就很难和扩音机匹配，此时要用一只音频输送变压器相当于把扬声器的阻抗升高，使之达到阻抗匹配。

　　连接时不仅要考虑阻抗匹配，还要注意扬声器的所需功率问题。一般来讲，扩音机分配给扬声器的功率要等于或小于扬声器的额定功率，而不允许太大于它。如果太大，加到扬声器的功率将超过它允许承受的额定功率，使扬声器工作不正常，造成损坏。

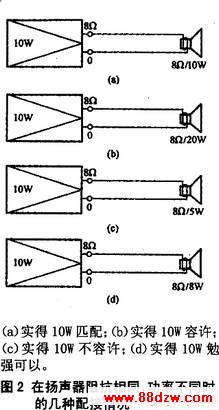

　　扬声器一般可以承受比额定值稍大(20％～30％左右)的功率，而且导线和变压器也损失一部分功率，所以分配给扬声器的功率允许比扬声器的额定功率高一些，否则在供声范围内就达不到足够的响度。如图2所示。

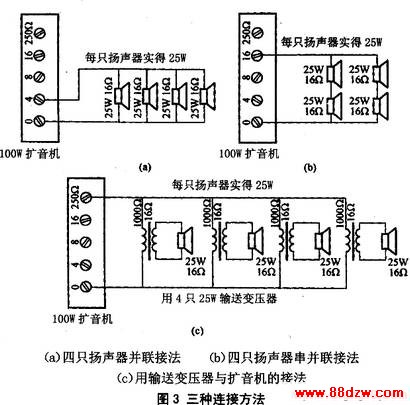

　　例如：一台100W扩音机，它的输出阻抗有4、8、16和250Ω，若要接上4只25W、16Ω的扬声器，它的3种接法如图3所示。

　　(1)把4只16Ω扬声器全部并联后可得总阻抗值为4Ω，接到扩音机4Ω的输出端上。

　　(2)首先4个16Ω的扬声器分两组分别串联各为32Ω，再将其并联成16Ω，再与扩音机的16Ω输出端相连。

　　(3)采用高阻抗连接，在每只扬声器前面加一只25w的线间变压器。扬声器接在变压器二次侧16Q的输出端，这时变压器一次侧应选用1000Ω档，再把4只变压器并联为250Ω，再与扩音机的250Ω高阻抗输出端相连接。线间变压器的功率相加为100W，与扩音机的输出功率相等。

　　扬声器的功率相加总和为100W，也正好与扩音机的输出功率相等。

　　选用线间变压器时，线间变压器的容量单独使用或多个使用其总容量不能小于扩音机的输出功率，选用一次侧阻抗应和扩音机输出阻抗相等，二次侧输出阻抗应和扬声器相等。
