变频器的主电路有哪些接线端子
[09-14 09:57:48] 来源:http://www.88dzw.com 电路学习 阅读:8279次
文章摘要:主电路接线端子的排列大致如图(a)所示。说明如下:(1)R、S、T为变频器的输入端子,接至电源; (2)U、V、W.为变频器的输出端子,接至电动机:(3)P、N为滤波后直流电路的+、一端子;(4)P+为整流桥输出的+端,出厂时P+端与P端之间用一铜片短接。在需要接入直流电抗器DL时,拆去铜片,将DL接在P+和P之间。(5)PE为接地端。图(b)所示是接入直流电抗器和制动单元、制动电阻的情形。

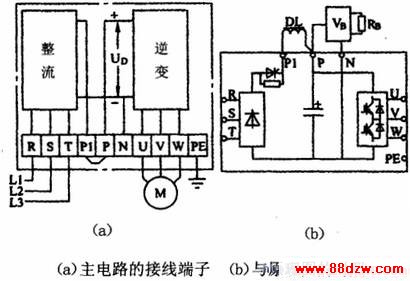

变频器的主电路有哪些接线端子,标签:学习园地,http://www.88dzw.com主电路接线端子的排列大致如图(a)所示。说明如下:
(1)R、S、T为变频器的输入端子,接至电源;
(2)U、V、W.为变频器的输出端子,接至电动机:
(3)P、N为滤波后直流电路的+、一端子;(4)P+为整流桥输出的+端,出厂时P+端与P端之间用一铜片短接。在需要接入直流电抗器DL时,拆去铜片,将DL接在P+和P之间。
(5)PE为接地端。
图(b)所示是接入直流电抗器和制动单元、制动电阻的情形。
