　　在整流电路输出的电压是单向脉动性电压，不能直接给电子电路使用。所以要对输出的电压进行滤波，消除电压中的交流成分，成为直流电后给电子电路使用。在滤波电路中，主要使用对交流电有特殊阻抗特性的器件，如：电容器、电感器。本文对其各种形式的滤波电路进行分析。

　　一、滤波电路种类滤波电路主要有下列几种：电容滤波电路，这是最基本的滤波电路；π型RC滤波电路；π型LC滤波电路；电子滤波器电路。

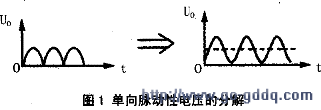

　　二、滤波原理1.单向脉动性直流电压的特点如图1（a）所示。是单向脉动性直流电压波形，从图中町以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。

　　但根据波形分解原理可知，这一电压可以分解一个直流电压和一组频率不同的交流电压，如图1（b）所示。在图1（b）中，虚线部分是单向脉动性直流电压U.

　　中的直流成分，实线部分是u.中的交流成分。

　　2.电容滤波原理

    根据以上的分析，由于单向脉动性直流电压可分解成交流和直流两部分。在电源电路的滤波电路中，利用电容器的“隔直通交”的特性和储能特性，或者利用电感“隔交通直”的特性可以滤除电压中的交流成分。

　　图2所示是电容滤波原理图。

　　图2（a）为整流电路的输出电路。交流电压经整流电路之后输出的是单向脉动性直流电，即电路中的Uo.

　　图2（b）为电容滤波电路。由于电容C1对直流电相当于开路，这样整流电路输出的直流电压不能通过C1到地，只有加到负载RL图为R1上。对于整流电路输出的交流成分，因C1容量较大，容抗较小，交流成分通过C1流到地端，而不能加到负载RL.这样，通过电容C1的滤波，从单向脉动性直流电中取出了所需要的直流电压+U.

　　滤波电容C1的容量越大，对交流成分的容抗越小，使残留在负载RL上的交流成分越小，滤波效果就越好。

　　3.电感滤波原理

      图3所示是电感滤波原理图。由于电感L1对直流电相当于通路，这样整流电路输出的直流电压直接加到负载RL上。

　　对于整流电路输出的交流成分，因L1电感量较大，感抗较大，对交流成分产生很大的阻碍作用，阻止了交流电通过C1流到加到负载RL.这样，通过电感L1的滤波，从单向脉动性直流电中取出了所需要的直流电压+U.

　　滤波电感L1的电感量越大，对交流成分的感抗越大，使残留在负载RL上的交流成分越小，滤波效果就越好，但直流电阻也会增大。
