电压型和电流型变频器的主要特点
[10-10 20:42:03] 来源:http://www.88dzw.com 电路学习 阅读:8369次
文章摘要:变频器根据直流电路中滤波方式的不同,分为电压型和电流型两种。1.电压型直流电路采用电容器滤波。在波峰(电压较高)时,由电容器储存电场能,在波谷(电压较低)时,电容器将释放电场能来进行补充,从而使直流电压保持平稳。直流电路是一个电压源,故称为电压型,如图(a)所示。2.电流型直流电路采用电抗器滤波。在波峰(电流较大)时,由电抗器储存磁场能,在波谷(电流较小)时,电抗器将释放磁场能来进行补充,从而使直流电流保持平稳。直流电路是一个电流源,故称为电流型,如图(b)所示。
电压型和电流型变频器的主要特点,标签:学习园地,http://www.88dzw.com变频器根据直流电路中滤波方式的不同,分为电压型和电流型两种。

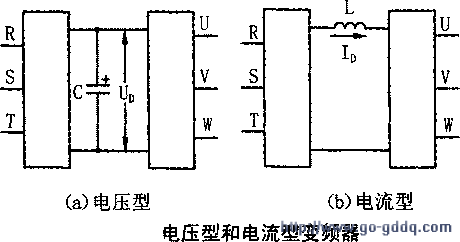

1.电压型直流电路采用电容器滤波。在波峰(电压较高)时,由电容器储存电场能,在波谷(电压较低)时,电容器将释放电场能来进行补充,从而使直流电压保持平稳。直流电路是一个电压源,故称为电压型,如图(a)所示。
2.电流型直流电路采用电抗器滤波。在波峰(电流较大)时,由电抗器储存磁场能,在波谷(电流较小)时,电抗器将释放磁场能来进行补充,从而使直流电流保持平稳。直流电路是一个电流源,故称为电流型,如图(b)所示。
