变频器和滤波电容并联电阻的作用
[10-10 20:42:03] 来源:http://www.88dzw.com 电路学习 阅读:8699次
文章摘要:迄今为止,一般电解电容器的耐压只能做到450 V。而三相380 V的电源电压经全波整流后,直流电压的峰值为537 V,平均值也有513 V。因此,滤波电容器只能由两个(或两组)电解电容器串联而成。为了增大电容量,改善滤波效果,变频器内总是先将若干个电解电容器并联成一组,然后再将两组电容器(Cf1和Cf2)串联起来,如图所示。但由于每个电容器的电容量不可能绝对相同,尤其是电解电容器,其电容量的离散性较大,若干个并联以后,两组电容器的电容量之间的差异是比较明显的。串联以后,两个电容器组上的电压分配必将是不均衡的。这将导致两组电容器寿命的不一致。解决电压不均衡的方法便是在两个电容器组的两端分别并联电

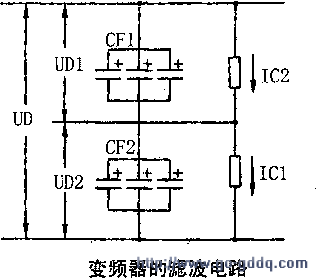

变频器和滤波电容并联电阻的作用,标签:学习园地,http://www.88dzw.com迄今为止,一般电解电容器的耐压只能做到450 V。而三相380 V的电源电压经全波整流后,直流电压的峰值为537 V,平均值也有513 V。因此,滤波电容器只能由两个(或两组)电解电容器串联而成。为了增大电容量,改善滤波效果,变频器内总是先将若干个电解电容器并联成一组,然后再将两组电容器(Cf1和Cf2)串联起来,如图所示。
但由于每个电容器的电容量不可能绝对相同,尤其是电解电容器,其电容量的离散性较大,若干个并联以后,两组电容器的电容量之间的差异是比较明显的。
串联以后,两个电容器组上的电压分配必将是不均衡的。这将导致两组电容器寿命的不一致。
解决电压不均衡的方法便是在两个电容器组的两端分别并联电阻值相等的均压电阻Rc1和Rc2,如图所示。均压的原理如下:
这将导致:IC2>Ic1
就是说,Cf2上的充电电流较大,从而使Ud2有所提高,使Ud1和Ud2趋于均衡。
以上各式中:
Cf1、Cf2:分别是两个电容器组的电容量,μ F;Ud1、Ud2:分别是两个电容器组两端的电压,V;Ic1、Ic2:分别是两个电容器组的充电电流,A。
由于电阻的阻值容易做得比较准确,从而保证了均压效果。
