在大中容量的直流电机中，为什么要设置补偿绕组

文章摘要：大中容量的直流电机一般负载电流较大，由于电枢反应使气隙磁场严重畸变，从而形成换向片间的电位差火花而导致环火（正负极性电刷之间形成一股强烈的环形电弧），因此在主磁极的极靴槽中安放补偿绕组，并和电枢绕组串联，令补偿绕组产生的磁动势与电枢磁动势方向相反，随时抵消电枢反应的磁动势，避免环火的发生，保证安全运行。补偿绕组、电枢绕组示意展开图及磁动势分布如图所示。由于主磁极的两个磁极之间不能安放补偿绕组，因此不能全部抵消电枢反应磁动势，剩下的部分（阴影部分）由换向极磁动势（虚线部分）抵消。补偿绕组用图4补偿绕组、电枢绕组的磁动势分布铜量较多，结构复杂，因此只在大中容量和工作条件较困难的直流电机中才采用，如

在大中容量的直流电机中，为什么要设置补偿绕组,标签：学习园地,http://www.88dzw.com

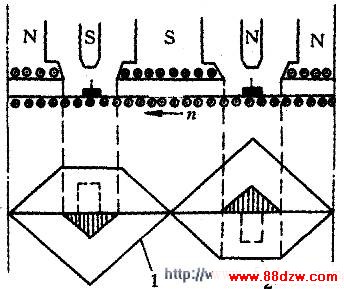

　　大中容量的直流电机一般负载电流较大，由于电枢反应使气隙磁场严重畸变，从而形成换向片间的电位差火花而导致环火（正负极性电刷之间形成一股强烈的环形电弧），因此在主磁极的极靴槽中安放补偿绕组，并和电枢绕组串联，令补偿绕组产生的磁动势与电枢磁动势方向相反，随时抵消电枢反应的磁动势，避免环火的发生，保证安全运行。补偿绕组、电枢绕组示意展开图及磁动势分布如图所示。

　　由于主磁极的两个磁极之间不能安放补偿绕组，因此不能全部抵消电枢反应磁动势，剩下的部分（阴影部分）由换向极磁动势（虚线部分）抵消。补偿绕组用图4补偿绕组、电枢绕组的磁动势分布铜量较多，结构复杂，因此只在大中容量和工作条件较困难的直流电机中才采用，如轧钢用直流电机等。
