    由于C514连接在电源+9V与V507基极之间，也可避免电源瞬变而引起亮度的瞬变。

     视放电路的电源供给

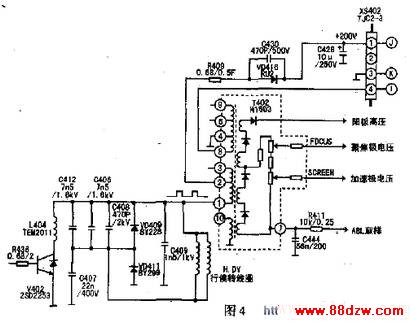

     视放电路工作所需的约200V直流电压，由逆程变压器输出的行逆程脉冲经VD416整流、C428滤波再叠加在B+(130V)电压上提供(参见图4所示)，并经由XP402的1脚接CRT板(J)端(黄线引入)，进入CRT板后由L502、C501、C509去藕滤波加到共基放大器集电极负载电阻的一端，R533、R538、R539(均为12kΩ/2W电阻)分别为V501、V503、V505的集电极负载电阻。由逆程变压器灯丝电压绕组提供的有效值为6.3V交流电压，由接插件XP402的4脚接CRT板(I)端(红线引入)，在CRT板上灯丝电压的提供需串联R501(1.5Ω/2F)，但在1.5Ω下方不用2W而用2F，表明R501(为2瓦易熔阻燃保护膜电阻)加到显像管的灯丝。如果在维修中更换行逆程变压器、调整逆程电容、更换显像管等，需用有效值电压表检测灯丝电压，使其在6.3Vrms(有效值)士5%范围内，可变更R501的阻值来达到。显像管工作所需加速极电压、聚焦极电压、阳极高压等均由行逆程变压器提供，直接加到显像管相关各极。
