    本机亮白平衡调整(调整时屏幕显示为:GD、BD): G驱动器增益(子地址OA), B驱动器增益(子地址OB) ,实用调整范围64级(6bit)，变动TB1240N内部G、B基色信号放大器的增益大小。

    关机消除亮点电路

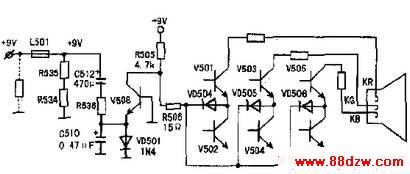

    视放电路中关机消亮点电路如图2所示。V508, R505, R506, VD504,VD505, VD506及VD501、C510, R536, C512组成关机消亮点电路。正常工作时，+9V电源电压经L501, C512, R536向C510充电，充电完成后C510两端电压仅为0.6V左右，VD501为钳位二极管，视放正常工作时使V508射极电位约为0.6V,因V508基极接地(0V),故V508反偏而截止。集电极电位=0V，集电极输出为高电位，VD504, VD505, VD506阴极与阳极之间反偏而截止，因此消亮点电路对视放正常工作无影晌。另外因C512正端接+9V电源，负端通过R536接C510正端(仅0.6V)，并通过VD501接地，C512在视放正常工作状态时已充有足够的电荷(C512两端处于稳态时的电压近于9V电源电压)。关机瞬间+9V电源断电，电压迅速下降，与此同时由于C512充有电荷，且VD501截止，C512正(+)端通过R535, R534...等外接电阻接地，C512负(-)端通过R536接C510正(+)端，C512的放电电流通过V508基极、发射极、R536到C512负极，使C510上端为负，接地端为正，充上负电压，因C512的容量远大于C510容量，此负压加于V508的射极，同时C512提供V508饱和所需的基极电流，促使V508立即饱和导通，集电极降为低电平，VD504,VD505,VD506导通，使V501, V503, V505射极电位降为低电位，V501, V503, V505基极、发射极间电位差加大而饱和导通，集电极电压下降，显像管阴极电压迅速下降接近为零，束电流瞬时增加，使显像管玻壳内外壁形成的高压滤波电容存储的电荷在行场扫描尚未完全停止时很快泄放掉，达到了关机瞬间消除关机后可能出现亮点的目的(该电路为发散型消亮点电路)。

       共射放大器的射极静态偏置电路

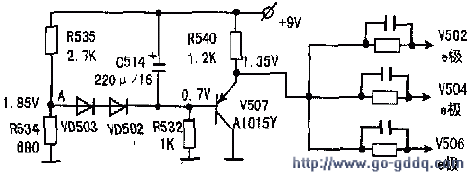

      共射放大器V502, V504, V506的射极静态电位、偏置电压形成电路〔即电压跟随器)见图3

      由V507, VD502,VD503, R534, R535, C514, R540组成的有源滤波器即为V502, V504, V506的射极静态偏置电压跟随电路。R535,R534组成分压网络，分压点电压1.85V经VD503串VD502降压至V507基极，约为0.7V，其射极电压约为1.35V左右，作为共射放大器V502, V504, V506三只放大管的射极偏置电压源。共基极放大器的基极偏置电压直接由+9V电源提供，共基极放大管的基极经C513交流接地，因此就输入、输出信号而言V501、V503,V505为共基电路。采用V507(PNP型管)作为视放共射放大器的射极静态偏里电压跟随器，是因为视放共基极放大管V501, V503, V505的基极都接在+9V电源端点上。电源电压稍有变化，就会影响其静态工作点，使输出管静态集电极电位变动而影响荧屏的亮度。为此，采用图3的电路，使共射放大器射极偏置电压跟随+9V电源微量的变动而同步变动，即+9V电源略有变化时，V502, V504,V506发射极电压跟随变化，确保共射、共基两只晶体管不随电源微量变动而变动，也就是说V501, V503, V505的集电极静态电位不变。这一方面可保证大批量产品性能的一致性，也可确保单机亮度不受电源电压微量变化的影响。VD503, VD502结电压(0.5-0.7V)随温度上升而减小，使V507射极电位上升，可补偿视放共射、共基级联放大器两只申联晶体管随温度上升而增加，造成静态工作点变化的影晌，使视放末级大器的温漂减小、工作稳定性大大提高。
