电机复叠绕组的特点 怎样连接成复叠绕组

文章摘要：复叠绕组用得最多的是双叠绕组，它和单叠绕组的不同点是绕组的两端分别接到相距两片的换向片上，并联的支路对数等于极数。当槽数为偶数时，可连成双闭路双叠绕组，即将偶数线圈连成一个闭合回路，同样奇数线圈连成另一闭合回路，通过电刷将两回路并联起来，如图6所示。如果槽数为奇数时，则连成单闭路双叠绕组。即所有的奇数线圈连完后，接着连偶数线圈。最后只连成一个闭合回路。

电机复叠绕组的特点 怎样连接成复叠绕组,标签：学习园地,http://www.88dzw.com

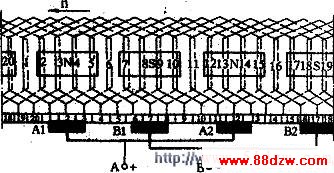

　　复叠绕组用得最多的是双叠绕组，它和单叠绕组的不同点是绕组的两端分别接到相距两片的换向片上，并联的支路对数等于极数。当槽数为偶数时，可连成双闭路双叠绕组，即将偶数线圈连成一个闭合回路，同样奇数线圈连成另一闭合回路，通过电刷将两回路并联起来，如图6所示。如果槽数为奇数时，则连成单闭路双叠绕组。即所有的奇数线圈连完后，接着连偶数线圈。最后只连成一个闭合回路。
